LED燈失效分析案例詳解-華南檢測技術
發布時間：2024-11-12 點擊次數：7153
LED燈失效分析是一個涉及多個步驟和方法的復雜過程，旨在確定LED燈無法正常工作的原因。以下是對廣東省華南檢測技術有限公司進行的LED燈失效分析的詳細總結.
一、LED燈失效分析引言
LED燈因其高效能、長壽命和環保特性，在照明領域得到了廣泛應用。然而，即使在正常使用條件下，LED燈也可能因為各種原因失效。華南檢測技術有限公司通過專業的檢測分析服務，幫助客戶診斷LED燈失效的原因，以提高產品質量和可靠性。
二、LED燈失效分析案例背景
華南檢測技術有限公司收到了客戶送來的兩個LED燈樣品，其中一個為正常工作的OK樣品，另一個為不能點亮的NG樣品。這兩個樣品已經使用了兩年，現在需要分析NG樣品失效的具體原因。
三、LED燈失效分析過程
1、外觀檢查：首先對兩個樣品進行了外觀檢查，發現NG樣品的燈管發黑，而OK樣品的燈管則顯示正常。這一初步觀察為后續分析提供了線索。
|
|

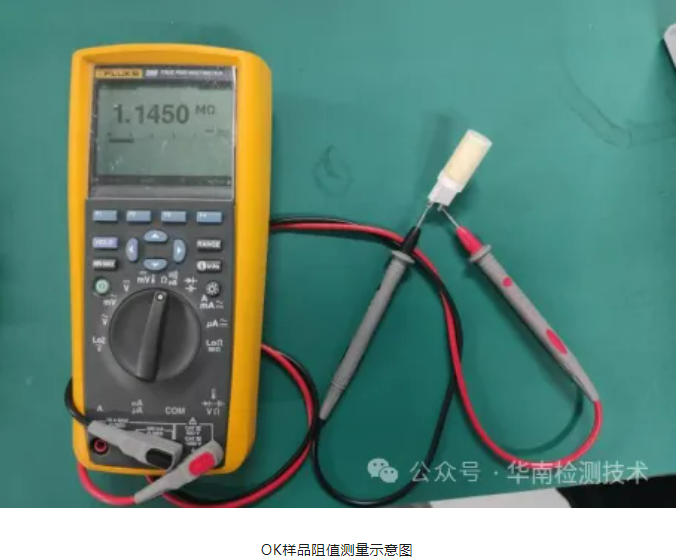

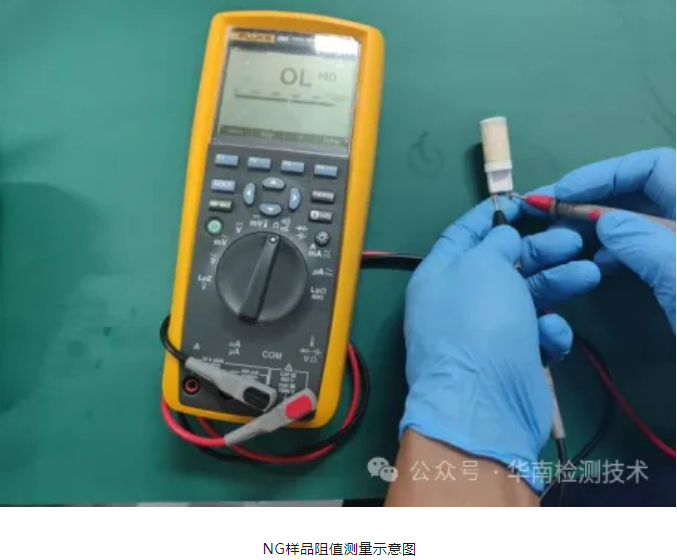

2、電阻測試：通過測量電阻值，發現NG樣品存在斷路現象，而OK樣品則顯示導通。這一測試結果表明NG樣品的電路可能存在斷路問題。
3、LED燈珠性能檢查：在NG樣品的LED燈珠上施加10V電壓，發現燈珠能夠正常點亮，說明LED燈珠本身并未損壞。

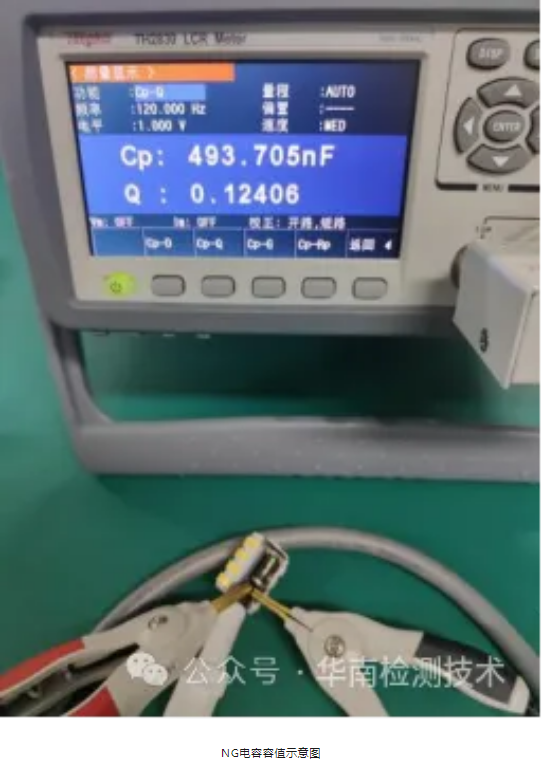

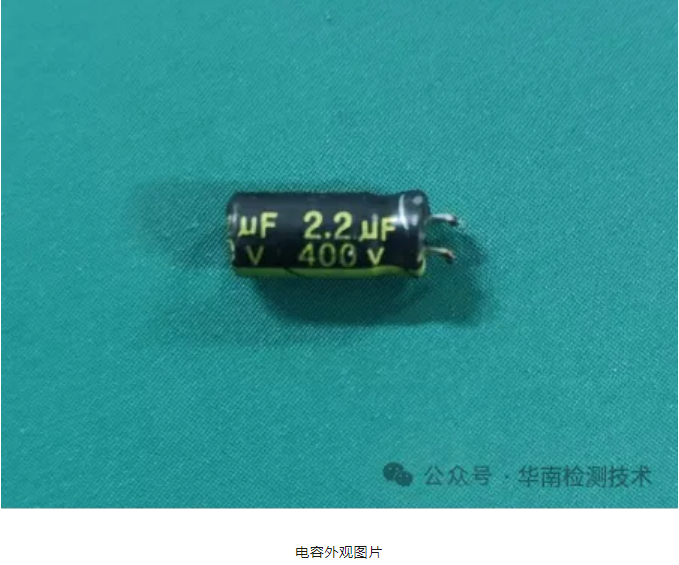

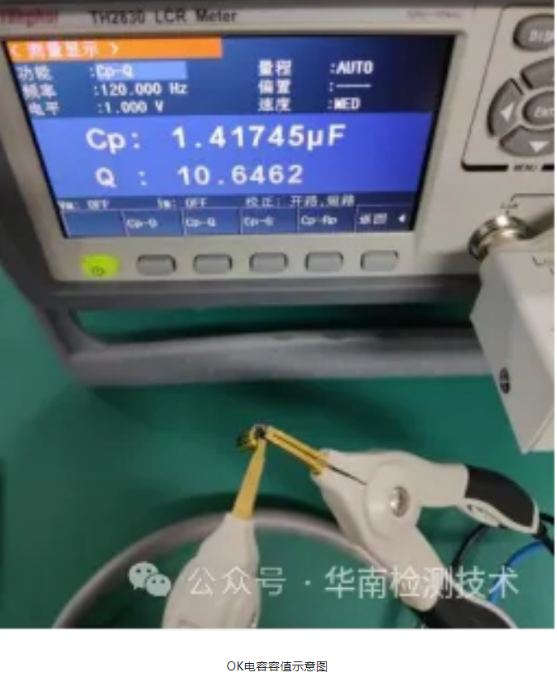

4、電容容值檢查：對樣品中的電容進行容值測量，發現NG樣品的電容容值明顯偏低，可能已經燒毀。OK樣品的電容實測值約為1.4μF，顯著低于其標稱值2.2μF，表明電容可能存在老化問題。

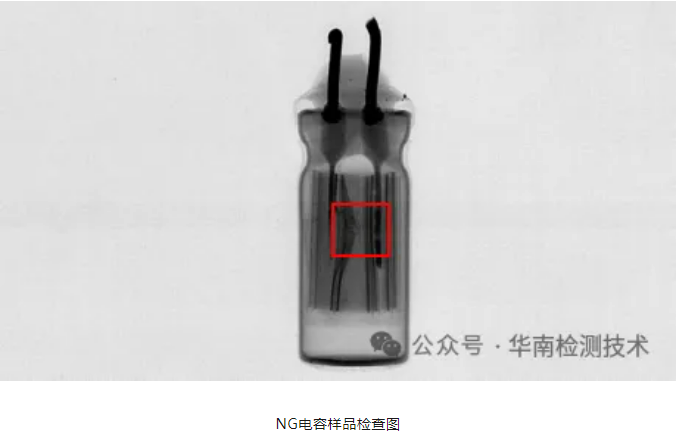

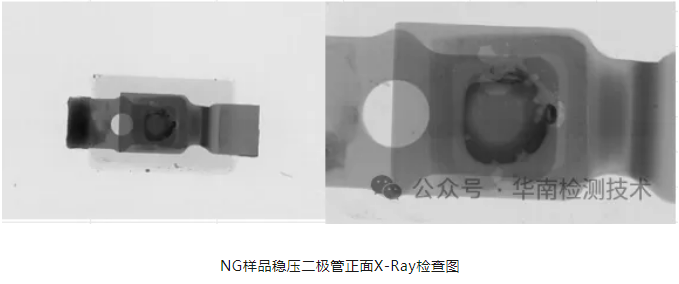

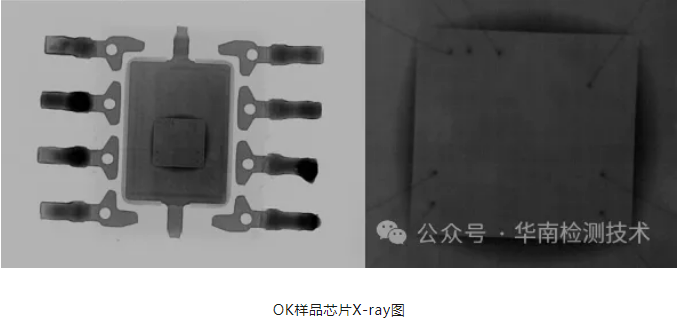

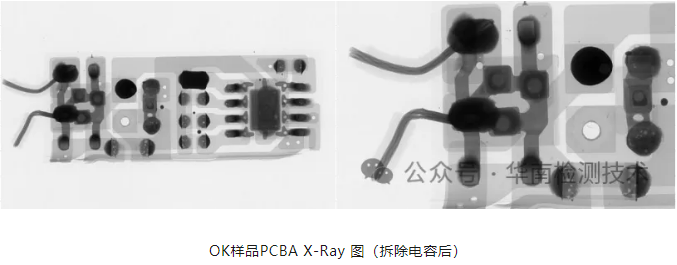

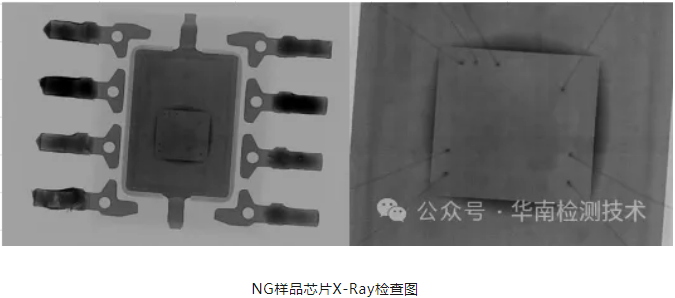

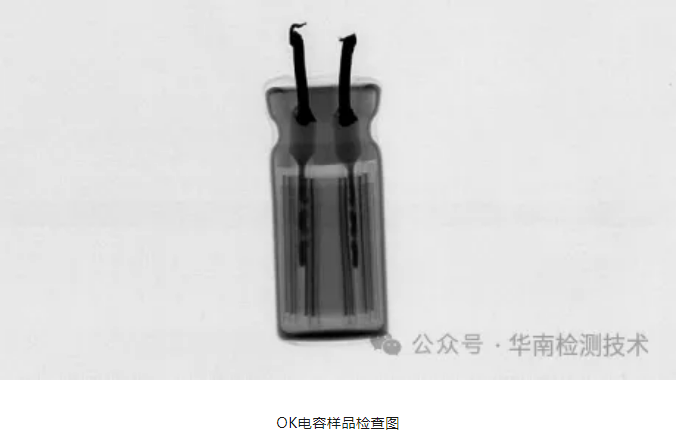

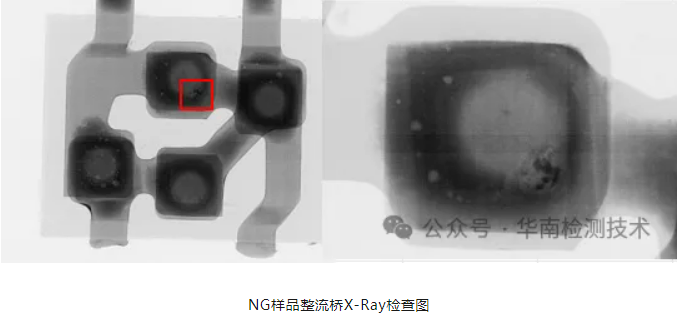

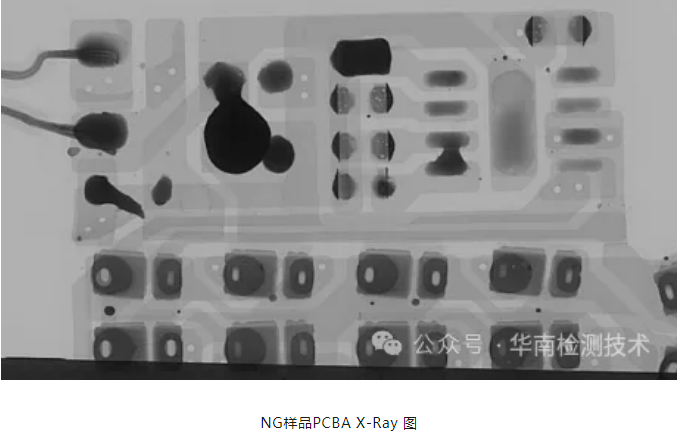

5、X-Ray檢查：通過X-Ray檢查，發現NG樣品的電容內部結構燒毀變形，而OK樣品未見明顯異常。此外，NG樣品的整流橋和穩壓二極管也已燒毀，而芯片未見異常。

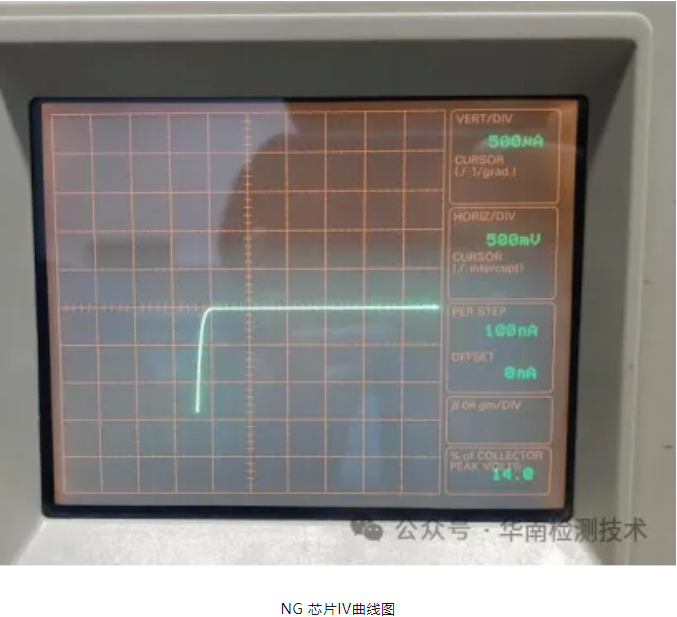

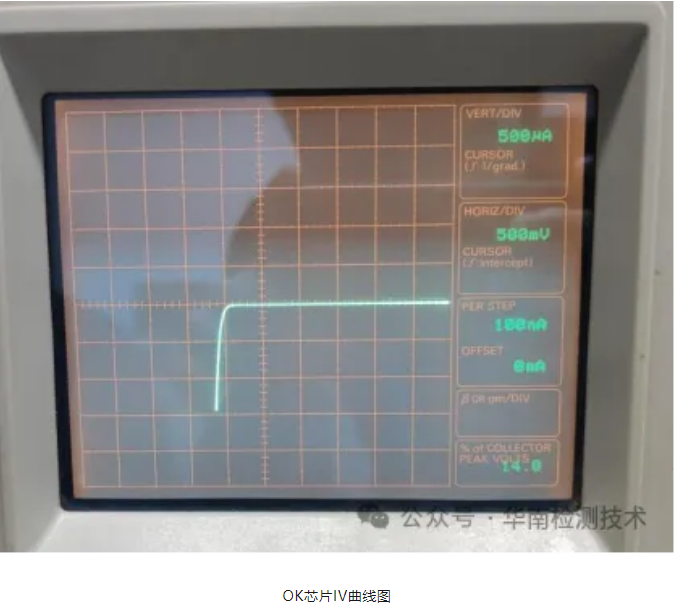

6、芯片IV曲線測試：對芯片進行I-V曲線測試，結果顯示NG和OK樣品的芯片均未見明顯異常。
四、LED燈失效分析結果
綜合上述分析，可以得出以下結論：
NG樣品的LED燈珠并未燒毀，能夠在10V直流電壓下正常點亮。
NG樣品中的電容、穩壓二極管、整流橋均已燒毀，而芯片未見異常，表明失效應是PCBA元器件燒毀所致。

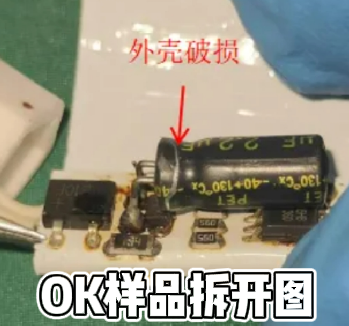

OK樣品雖然未見明顯燒毀現象，但其電容塑料外殼破損，容值實測值低于標稱值，表明電容可能存在老化問題。
五、LED燈失效原因推測
根據檢測結果，推測NG樣品失效的原因可能是電容老化導致容值降低，濾波能力下降，使得負載ID不穩定，輸出整流（直流）電壓產生尖峰脈沖，導致穩壓二極管損壞并發生短路。短路電流進一步使整流橋過載，燒毀其中二極管，最終導致電路失效，無法為LED燈珠正常供電。
六、LED燈失效分析結論
華南檢測技術有限公司通過專業的檢測分析服務，成功診斷了LED燈失效的原因，為企業提供了一個明確的解決方案。這一案例展示了通過科學的檢測分析標準和方法，依托專業的工程技術人員和精密的儀器設備，可以有效解決產品研發、生產、貿易等多環節中遇到的與品質相關的問題。
通過這一分析，企業可以針對性地改進產品設計，提高產品的可靠性和壽命，減少因產品失效帶來的損失。同時，這也強調了定期檢測和維護的重要性，以確保LED燈等電子產品的長期穩定運行。
