深入剖析：廣東省華南檢測技術有限公司揭秘芯片開裂失效之謎
發布時間：2024-12-16 點擊次數：100120
在半導體行業的精密世界中，芯片開裂可能導致災難性的產品失效。廣東省華南檢測技術有限公司憑借20年的失效分析經驗，為您提供深入的失效分析服務。本文將通過一個實際案例，詳細展示我們的分析流程、測試技術和解決方案，確保您的產品可靠性。
芯片開裂失效分析案例背景：
某芯片在最終測試中遭遇O/S故障，客戶急需查明原因。廣東省華南檢測技術有限公司接到任務，立即啟動了全面的失效分析流程。
芯片開裂失效分析測試分析：
我們的分析過程是系統而全面的，確保每一個細節都不被忽視。
外觀檢查：

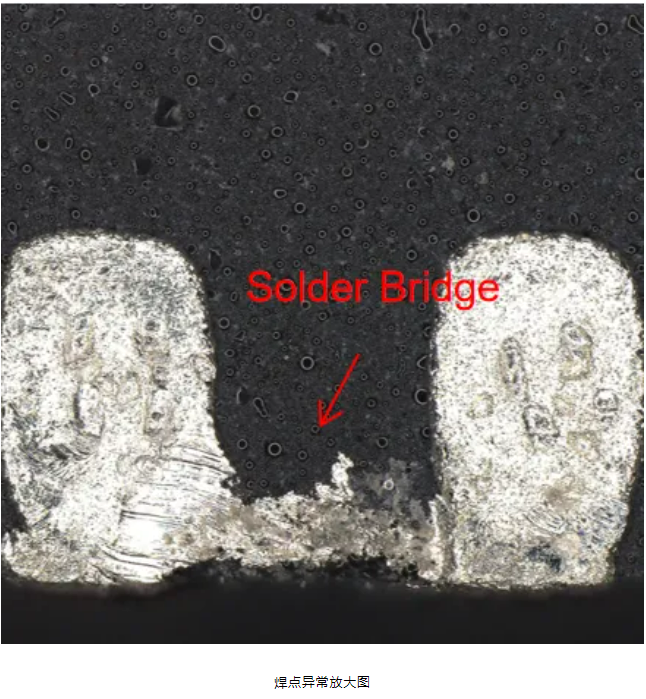

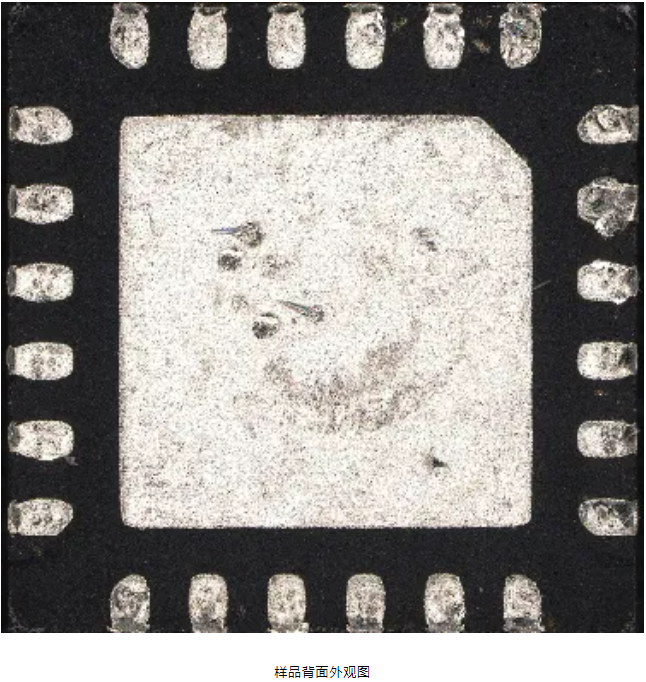

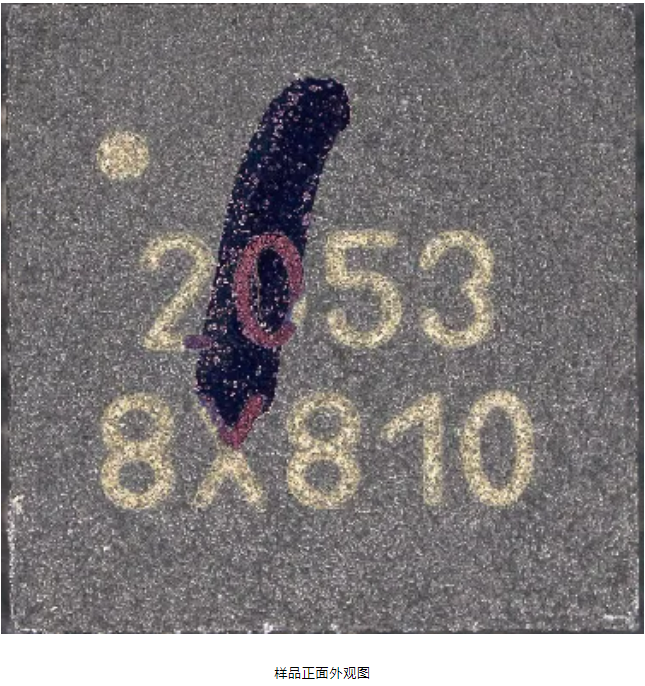

利用高倍顯微鏡對樣品的正反面進行了細致的外觀檢查，發現背面焊點存在異常，而其他表面未見異常。這一發現提示我們，問題可能出在焊接過程中或材料本身的缺陷。
X-Ray分析：

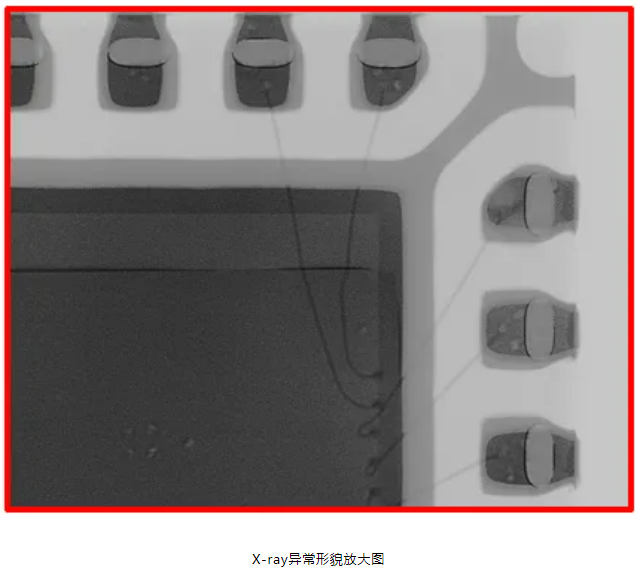

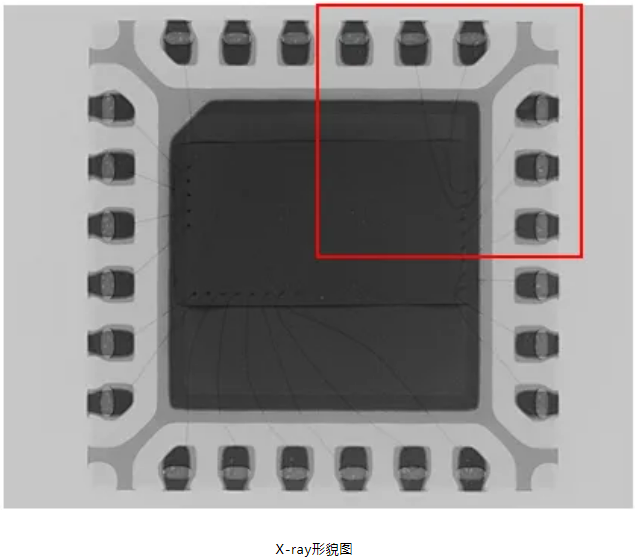

通過X-ray檢查，我們發現樣品頂部金線有異常凹陷，這是導致焊點異常的直接原因。X-Ray分析能夠穿透材料表面，揭示內部結構的異常，這對于確定失效模式至關重要。
電性能測試：

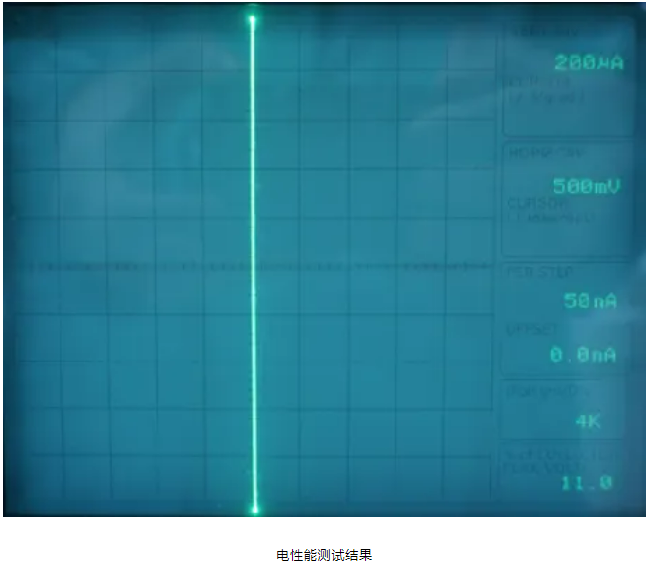

電性能測試結果顯示Pin8與Pin9之間存在短路，這進一步證實了我們的初步判斷。短路可能是由于焊接不良或材料缺陷導致的電連接異常。
開封檢查：

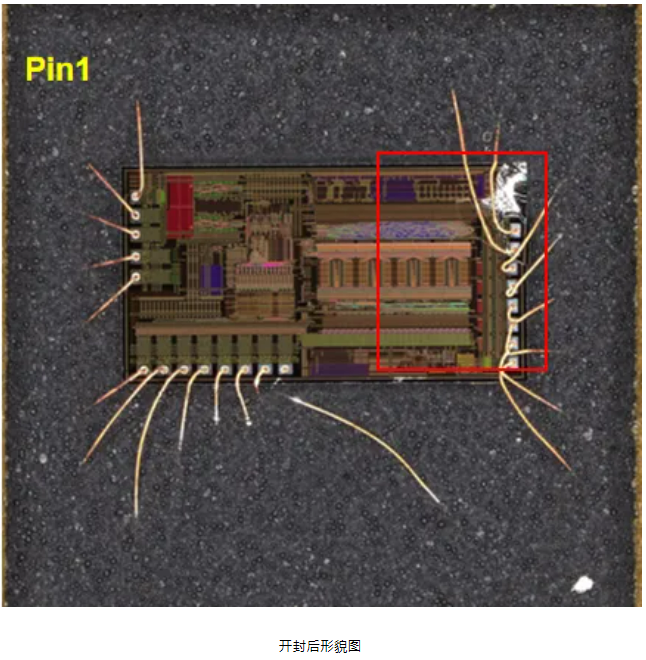

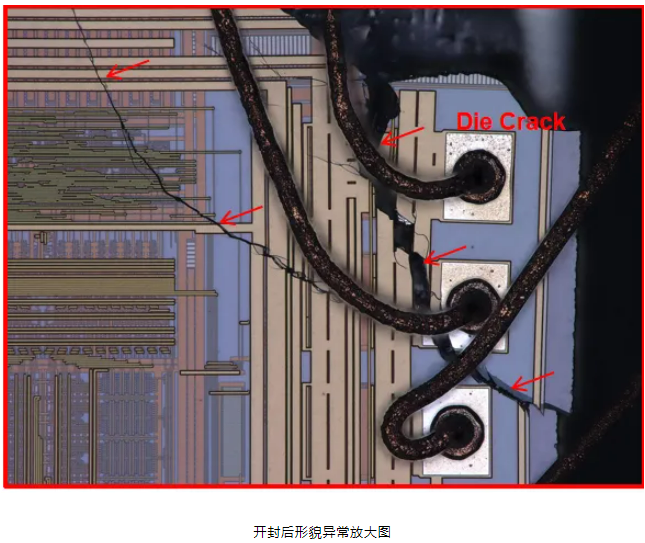

開封后，我們發現芯片本身存在開裂現象，這是導致測試異常的根本原因。開封檢查是失效分析中的關鍵步驟，它允許我們直接觀察到芯片內部的物理損傷。
微觀分析：
利用掃描電子顯微鏡(SEM)對開裂區域進行了微觀分析，觀察到裂紋的形態和分布，以及可能的裂紋起源點。SEM分析能夠提供高分辨率的圖像，幫助我們理解裂紋的形成機制。
材料分析：
對芯片材料進行了化學成分分析，以確定是否存在材料不純或成分不均勻的問題。這些因素都可能導致材料的脆性增加，從而引發開裂。
熱力學分析：
通過熱力學分析，我們評估了芯片在不同溫度下的膨脹和收縮行為，以及這些熱力學特性如何影響芯片的機械穩定性。
力學性能測試：
對芯片進行了力學性能測試，包括拉伸、壓縮和彎曲測試，以評估其抗裂性能。這些測試有助于我們了解芯片在實際使用條件下的力學響應。
環境應力篩選(ESS)：
通過環境應力篩選，我們模擬了芯片在實際使用中可能遇到的各種環境條件，以評估其在極端條件下的可靠性。
芯片開裂失效分析結論：
經過一系列的測試和分析，我們得出結論：芯片開裂是導致測試異常的根本原因。這一發現不僅為客戶解決了眼前的問題，也為其后續的產品改進提供了方向。
芯片開裂失效分析建議：
為了避免類似失效的發生，我們建議：
加強原材料質量控制：從源頭上確保芯片材料的均勻性和可靠性，減少因材料缺陷導致的開裂風險。
優化封裝工藝：調整封裝過程中的溫度、壓力等參數，減少熱應力和機械應力對芯片的影響。
增強設計強度：在芯片設計階段考慮更多的應力因素，增強芯片結構的抗裂性能。
定期進行可靠性測試：通過定期的可靠性測試，及時發現潛在的失效風險，減少產品在市場中的失效率。
