銀枝生長導致短路失效分析：廣東省華南檢測技術的專業解決方案

短路失效分析案例背景

在汽車電子領域，可靠性是產品成功的關鍵。最近，我們接到了一個緊急案例：一位汽車客戶報告稱，其ASIC芯片中的保護二極管在總線與地之間出現了功能測試異常。解焊后，電路功能測試恢復正常，這暗示了元件內部可能存在問題。我們的任務是深入分析失效原因，以確保產品的可靠性和安全性。

短路失效分析過程

外觀檢查

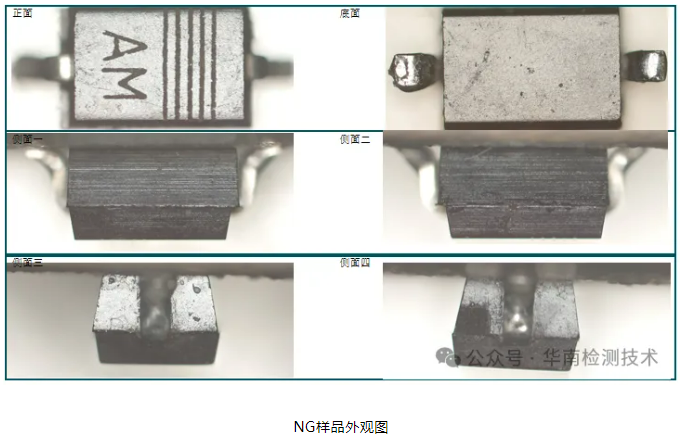

首先，我們使用光學顯微鏡對不良品進行了外觀檢查，未發現明顯異常，這表明問題可能隱藏在更微觀的層面。

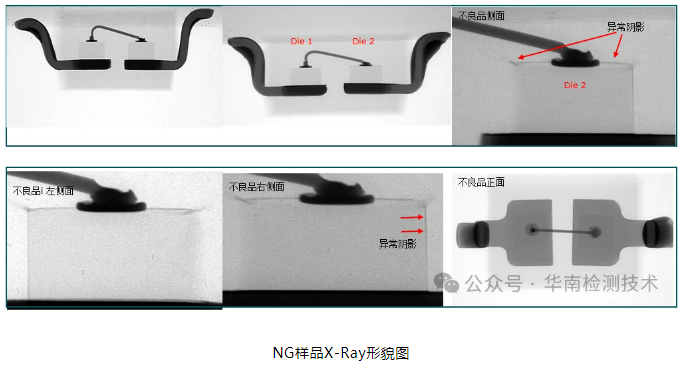

X-Ray檢查

進一步的X-Ray檢查揭示了Die2表面和側面的異常陰影，這可能是內部結構變化的直接證據。

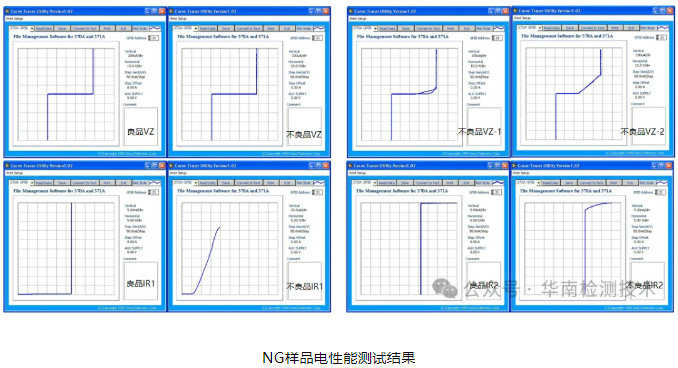

電性能測試

電特性曲線測試顯示IR2不穩定，最終確認為不良品，而IR雖有輕微漏電，但仍在產品規格范圍內。這一發現指向了電性能的異常變化。

聲掃檢查

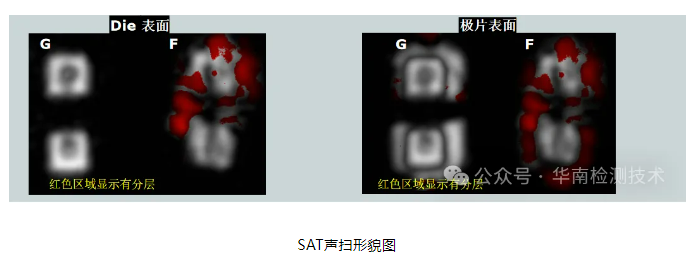

聲掃檢查在不良品上觀察到了分層現象，這進一步證實了內部結構的損壞。

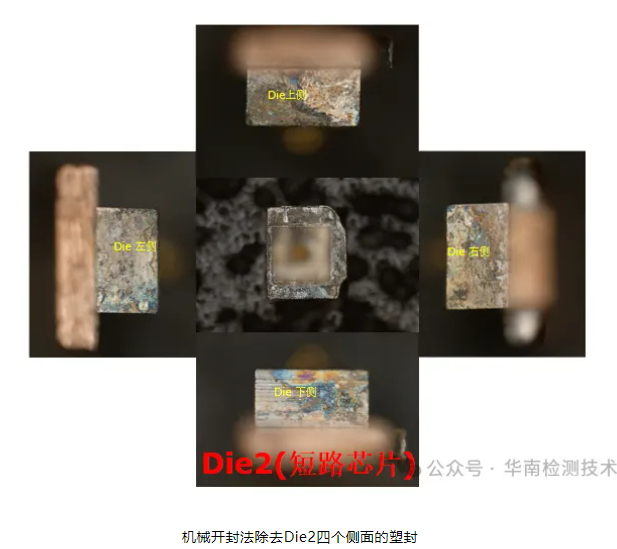

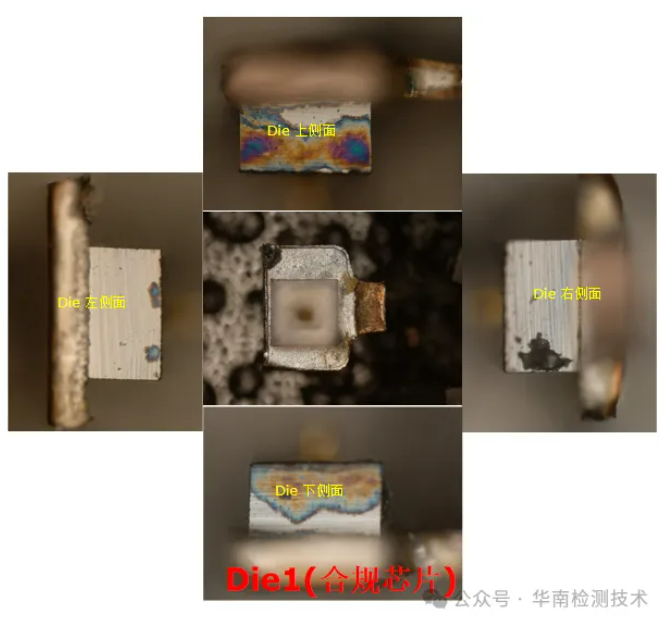

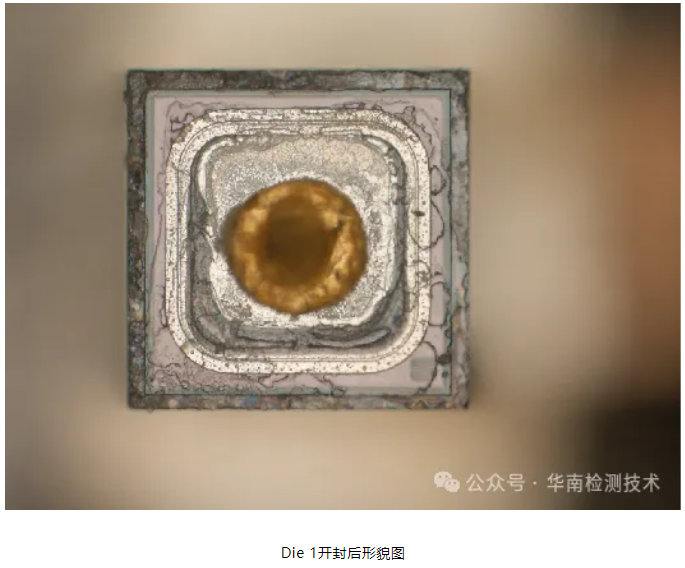

開封分析

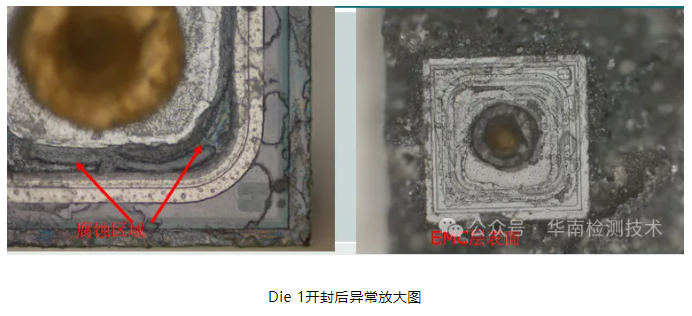

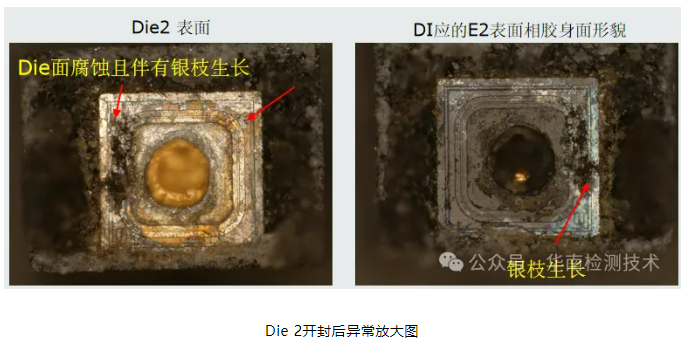

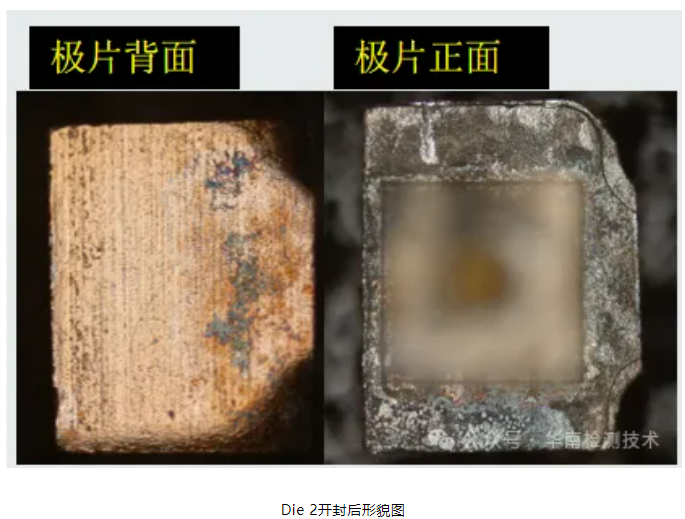

通過對Die2和Die1的開封分析，我們發現Die2上有表面污染和腐蝕，同時在Die表面和EMC層上都發現了Ag（枝晶）。Die1表面也有腐蝕，且有一層透明物質覆蓋。

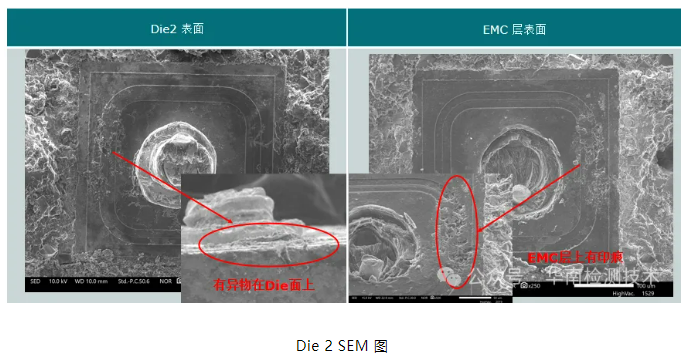

SEM分析

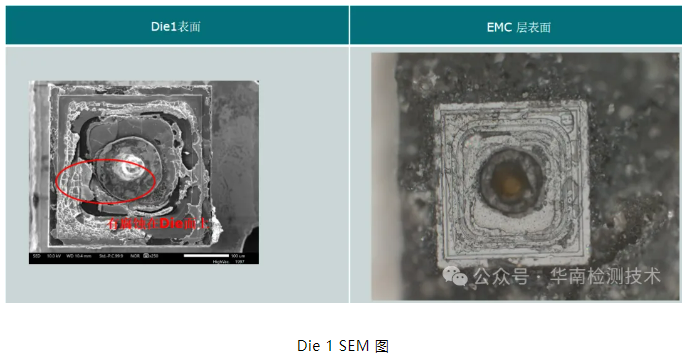

SEM分析進一步確認了Die2面上異物的存在和Die1面上的腐蝕現象。

成分分析

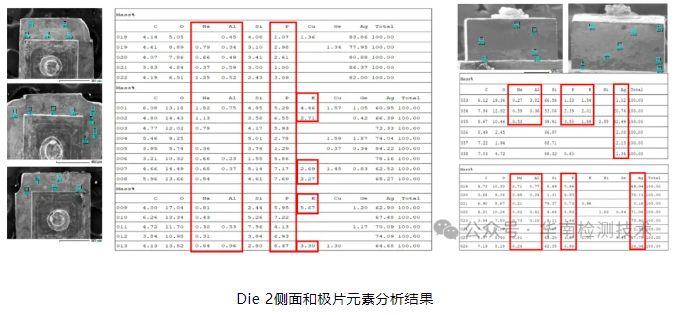

EDS分析顯示Die2的側面和極片都有“Na”、“K”、“Al”、“Ag”和“P”元素，而Die1面上發現有異常元素“P”、“Na”、“K”、“Al”。這些元素的異常分布為失效原因提供了關鍵線索。

短路失效分析結論

綜合分析結果，我們得出以下結論：

含有鈉、鉀、鋁、磷的異常污染物在塑封前落在Die面上，并被封進產品，造成腐蝕和分層，進而引發銀枝生長，最終導致短路失效。

不良品的兩個Die上都存在同樣的異物，但污染程度和離子遷移速度不同。

Die2的四個側面已經完全發生離子遷移和銀枝生長，而Die1由于穩壓值較低，離子遷移更慢，銀枝生長尚未開始，因此僅表現為輕微漏電。

離子遷移通道的形成和內部分層，水汽引入是銀枝生長延伸的誘因。

短路失效分析建議

針對此案例，我們建議：

加強生產過程中的污染控制，尤其是在塑封前對Die面的清潔和保護。

定期進行電性能測試，以便及時發現異常變化。

對于封裝材料的選擇，應考慮其抗腐蝕性和防水汽滲透能力。
