X射線檢測金剛石復合片

本實驗室典型案例分享，未經允許，請勿轉載！

樣品描述:

1.樣品外觀

樣品共3片(白色平面有編號)，均為圓柱狀，直徑13.44mm,厚度8.0mm:由金剛石(黑色)與硬質合金(白色)組成，其中1#樣品金剛石層厚度為2.0mm,2#、3# 金剛石層厚度為2.8mm。

2. 樣品內部情況

金剛石層密度大致為3.5g/cm'，合金層高密度大致為14g/cm2:其中金剛石層內部沿軸向方向分布有兩層，靠近合金一側為金屬富集層(密度略大)， 另一側為貧金屬層(密度略小)，兩層具體密度差異不大。

檢測目的:

1.將產品圓弧面朝上放置，使圖像中清晰顯示三層邊界.

2.在圖片中標記金剛石層中每層沿軸向方向的厚度，以及樣品的直徑數值。

檢測方法:

將樣品放置在X-Ray樣品室載物臺上，曲面朝上，用美工膠紙固定，關閉樣品室倉門，將高壓開關打開，工作電壓調至90KV，工作電流100uA,選擇合適的放大倍數拍照，測量，最后保存數據。

檢測儀器:

島津X射線檢測機

檢測圖片：

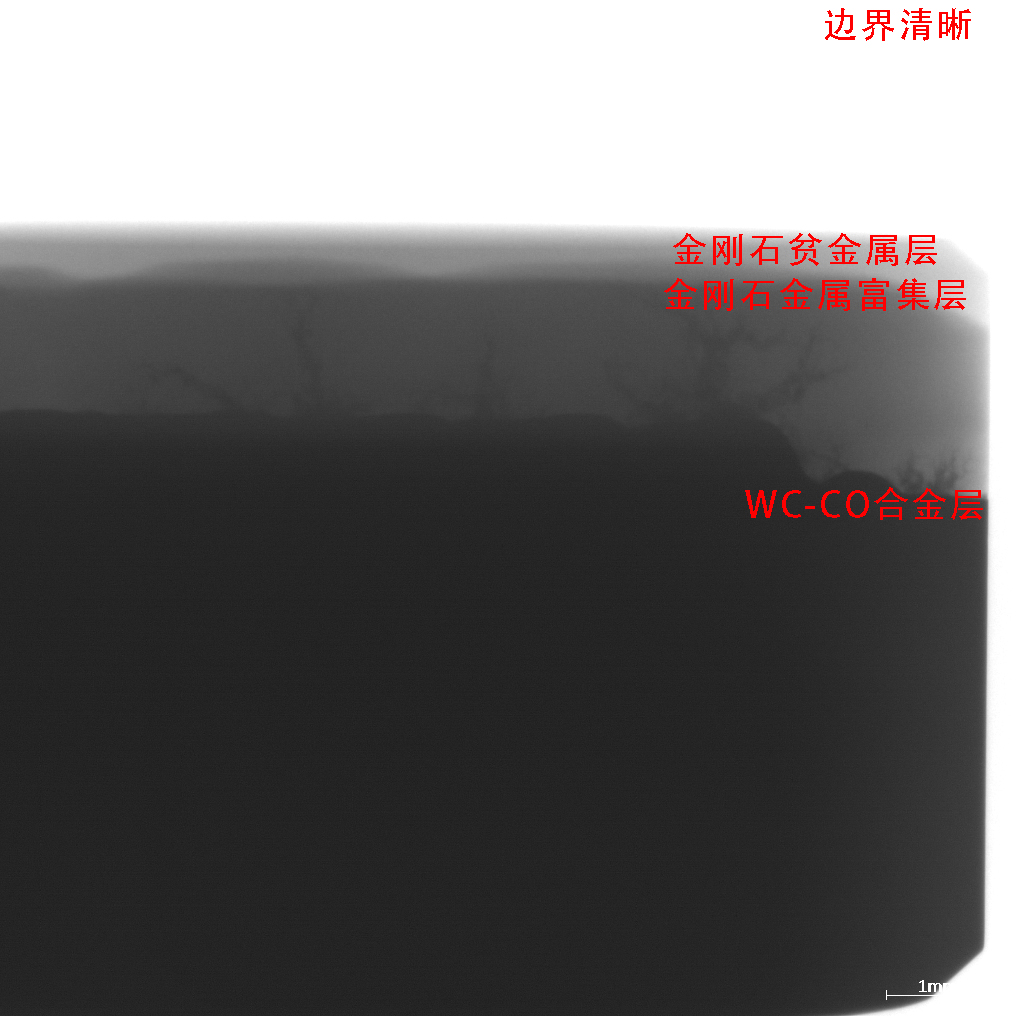

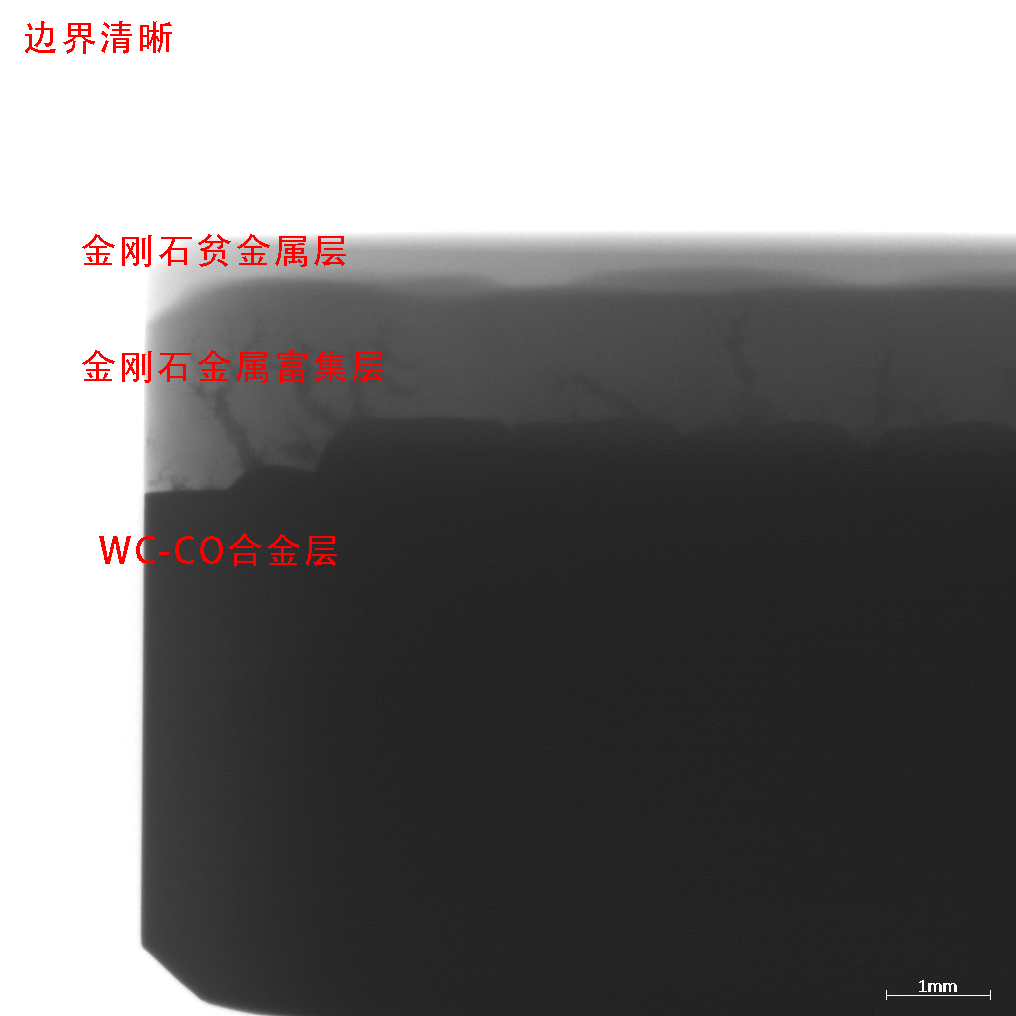

X射線底片呈現清晰邊界

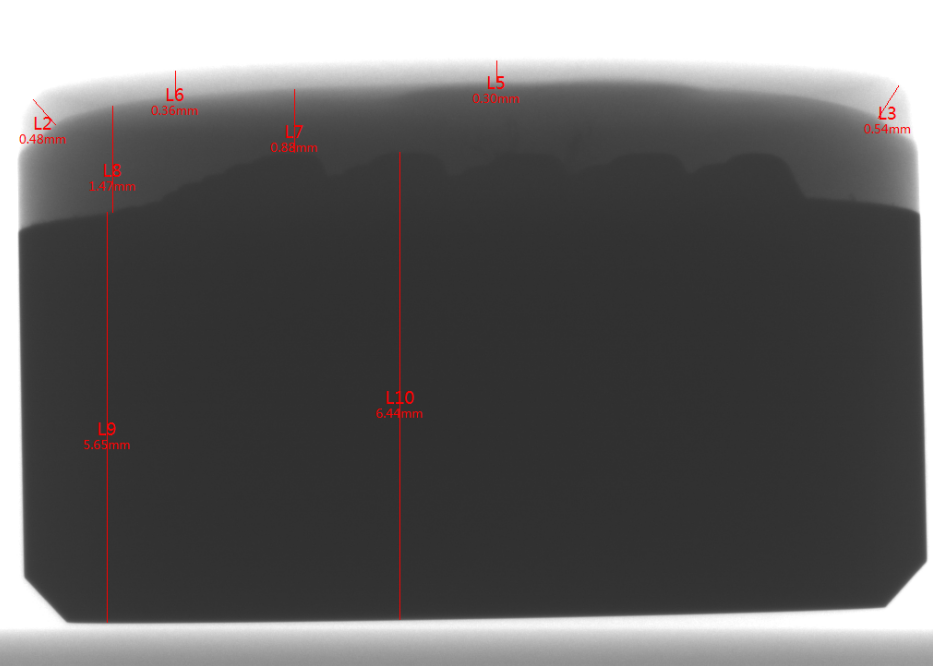

樣品1# 每層厚度測量數值

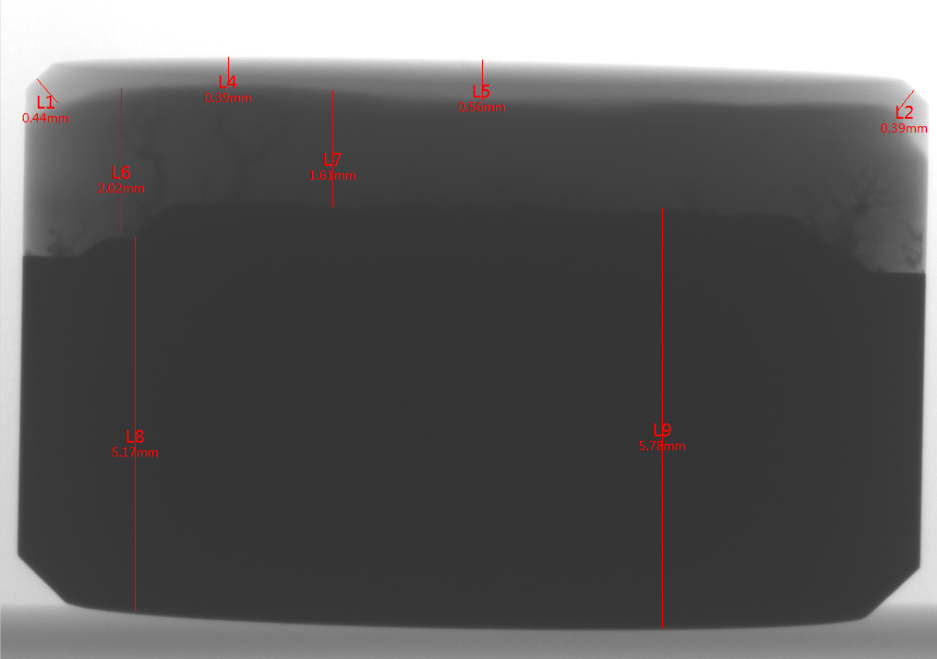

樣品2#每層厚度測量數值

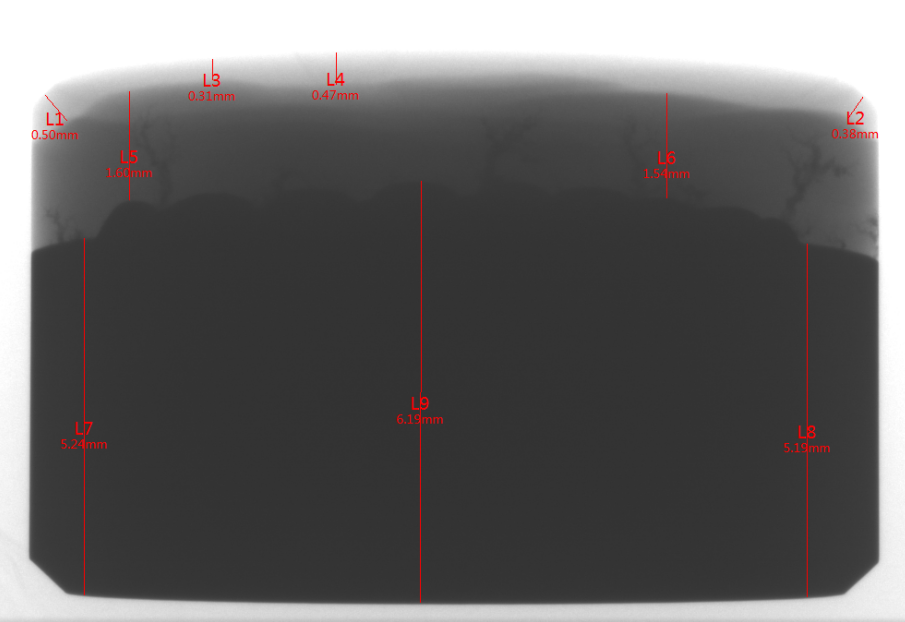

樣品3#  每層厚度測量數值
