專注于工業CT檢測\失效分析\材料檢測分析的第三方實驗室
公正高效 \ 精準可靠 \ 費用合理
熱門關鍵詞：
螺絲斷裂失效分析：專業檢測揭示真相
發布時間：2025-03-03 點擊次數：8919
在工業生產與日常生活中，螺絲扮演著至關重要的角色，但螺絲斷裂問題卻時有發生，給生產生活帶來諸多不便。今天，就帶大家深入了解一起螺絲斷裂失效分析案例，看看專業檢測是如何揭示斷裂真相的。
一、案例背景介紹
某批次螺絲釘在使用過程中頻繁出現斷裂情況，這些螺絲釘表面經過鍍鋅處理。為找出斷裂原因，避免類似問題再次發生，專業檢測機構廣東省華南檢測技術有限公司對其進行了全面深入的分析。
華南檢測：http://www.mflqismx.cn/websiteMap
二、專業檢測分析過程
（一）斷口SEM&EDS檢測

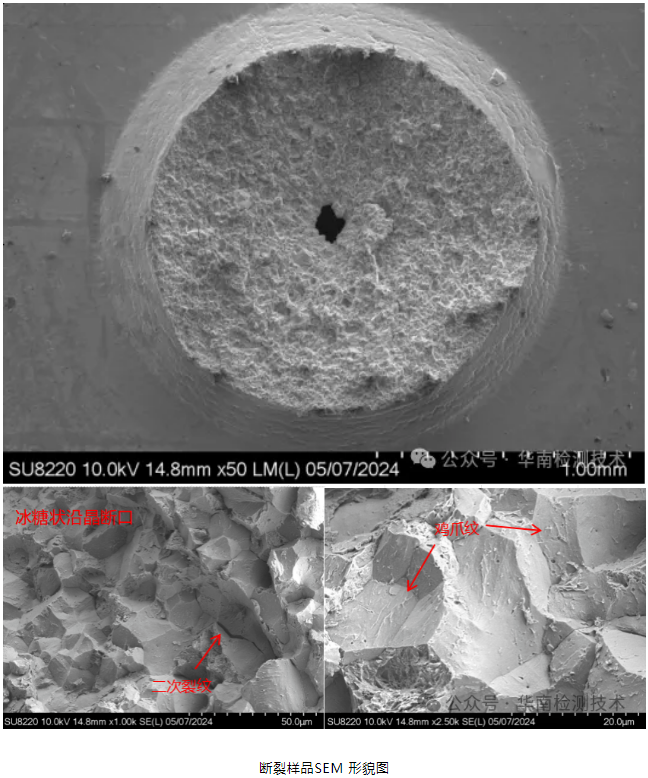

斷裂樣品的斷裂位置集中在頭部和桿部過渡區域，通過掃描電子顯微鏡（SEM）觀察，發現斷口呈現冰糖狀形貌，這屬于沿晶脆性斷裂。在沿晶界面上，清晰可見雞爪紋和二次裂紋，這些特征與氫脆斷口高度吻合。能量色散光譜（EDS）檢測結果進一步印證了這一觀察，為后續分析提供了關鍵線索。
螺絲斷裂失效分析螺絲斷裂失效分析
（二）金相組織檢查

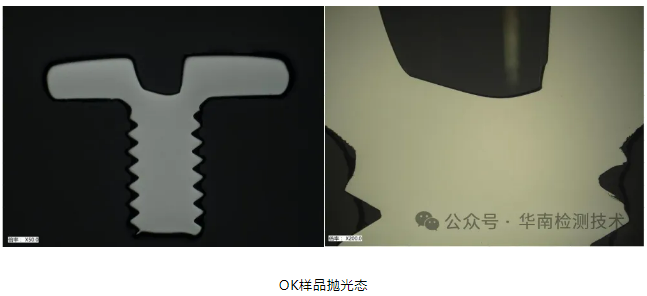

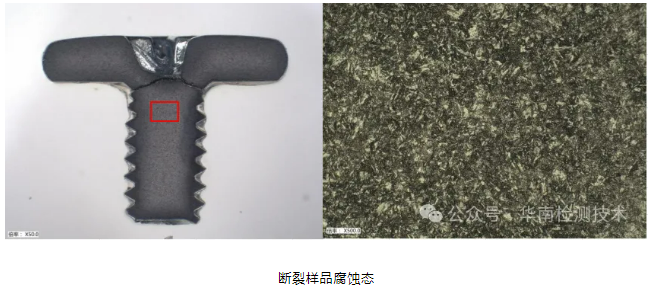

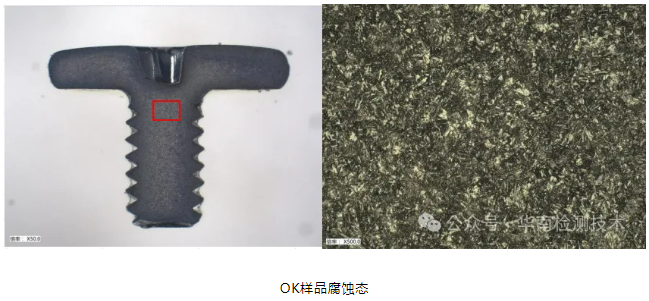

檢測人員對斷裂樣品和正常樣品進行鑲嵌制樣、研磨拋光后，觀察其拋光態形貌，未發現明顯夾雜異常。經腐蝕處理后觀察金相組織，兩個樣品同樣未見明顯組織缺陷，均呈現回火索氏體組織。這一結果表明，從金相組織層面，樣品內部結構基本正常，斷裂并非由組織缺陷直接導致。
（三）維氏硬度檢測

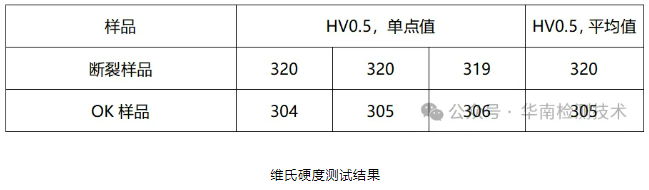

維氏硬度檢測結果顯示，斷裂樣品和正常樣品的心部硬度相差無幾，但斷裂樣品的硬度略高于正常樣品。這一細微差異雖不足以直接導致斷裂，卻也為分析提供了有價值的數據參考。
（四）去氫效果檢測

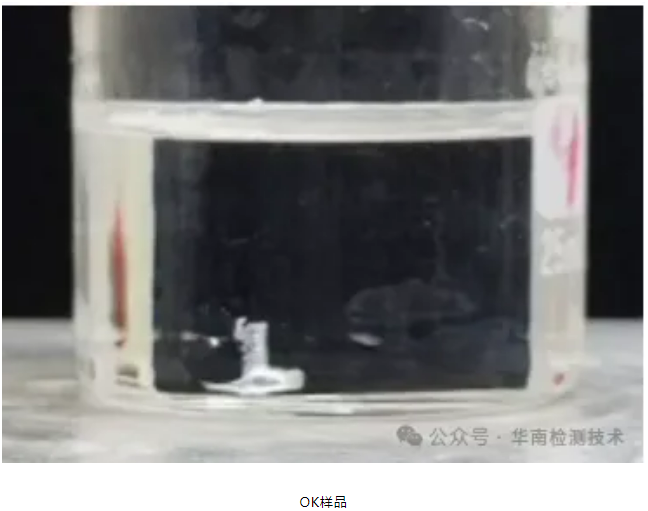

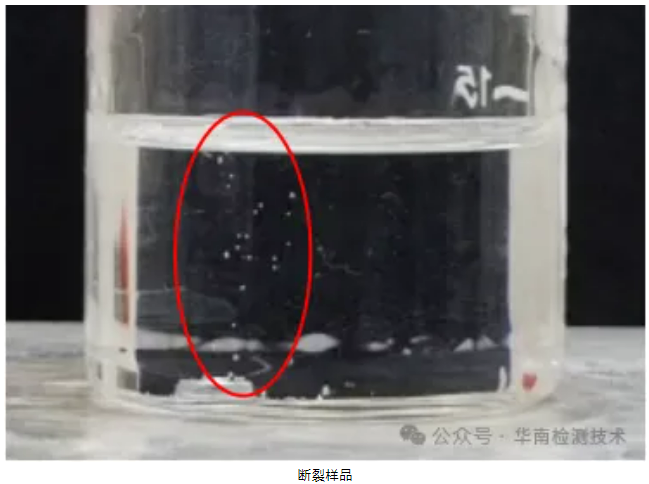

在去氫效果檢測環節，檢測人員將斷裂樣品和正常樣品放入140℃左右的液體石蠟中。結果顯示，斷裂樣品產生明顯氣泡，而正常樣品則未見氣泡。這一現象直觀表明，斷裂樣品的去氫效果不佳，氫元素在螺絲內部殘留較多，極有可能是導致斷裂的關鍵因素。
三、檢測結論
綜合以上各項檢測結果，專業檢測人員推測，這批螺絲釘的斷裂原因是鍍鋅處理后去氫不徹底，殘留的氫元素引發了氫脆斷裂。這一結論為后續改進生產工藝、預防類似斷裂問題提供了明確方向。
四、廣東省華南檢測技術有限公司實力展示
廣東省華南檢測技術有限公司專注于失效分析、材料分析、成分分析、可靠性測試、配方分析等檢測分析服務，擁有CMA和CNAS資質。公司坐落于東莞大嶺山鎮，鄰近松山湖高新技術產業開發區，配備了行業內先進的測試設備和專業技術團隊。華南檢測技術有限公司的客戶涵蓋多個行業，包括半導體、電子元件、納米材料、通信、新能源、汽車、航空航天、教育和科研等領域。
實驗室配備業界先進的測試設備，從各種規格的環境可靠性試驗箱、振動臺、機械沖擊臺，到力學試驗設備、包裝可靠性試驗設備，以及聲、光、電性能檢測系統等一應俱全。基于相關產品及元器件的失效原理，能夠精準地對測試樣品進行可靠性檢測、失效分析以及功能性能驗證，為客戶提供全面、深入的檢測服務。
選擇廣東省華南檢測技術有限公司，就是選擇專業、高效與可靠。無論是螺絲斷裂這類零部件失效分析，還是復雜電子產品的可靠性檢測，我們都能憑借專業的技術團隊、先進的檢測設備和豐富的行業經驗，為客戶排憂解難，助力產品質量提升，推動行業發展。
下一個：
沒有了
