直插LED燈珠死燈失效分析：專業解析與解決方案
發布時間：2025-02-17 點擊次數：12932
在電子設備的運行過程中，直插 LED 燈珠扮演著至關重要的角色，為各種顯示和照明功能提供關鍵支持。然而，當 LED 燈珠出現死燈現象時，不僅會影響設備的正常使用，還可能帶來一系列安全隱患。本文將深入剖析直插 LED 燈珠死燈失效的原因，并提供專業的解決方案，助力企業保障產品質量與生產效率。
廣東省華南檢測技術有限公司憑借專業的博碩技術團隊和先進的檢測設備，為客戶提供一站式檢測分析服務，精準定位 LED 燈珠死燈原因，幫助企業解決痛點問題。
華南檢測：http://www.mflqismx.cn/websiteMap
一、案例背景
近期，我們接到直插 LED 燈珠死燈失效分析。該客戶的 PCBA 板上有一顆直插 LED 燈珠不亮，嚴重影響了產品的正常運行。為查明原因，我們迅速啟動了專業的失效分析流程。
二、直插 LED 燈珠死燈失效分析過程
外觀檢查

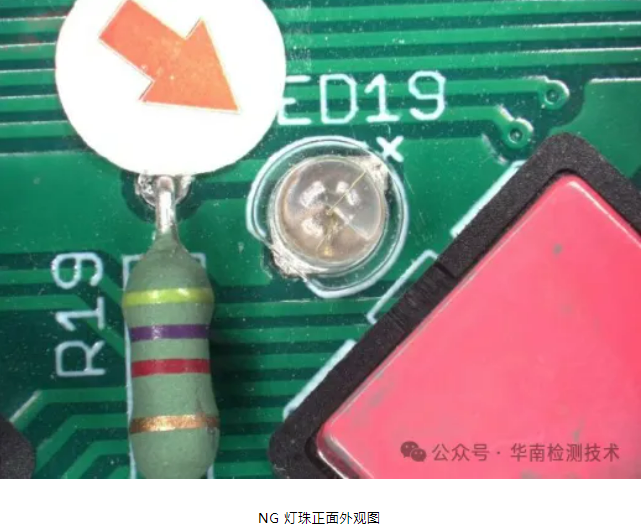

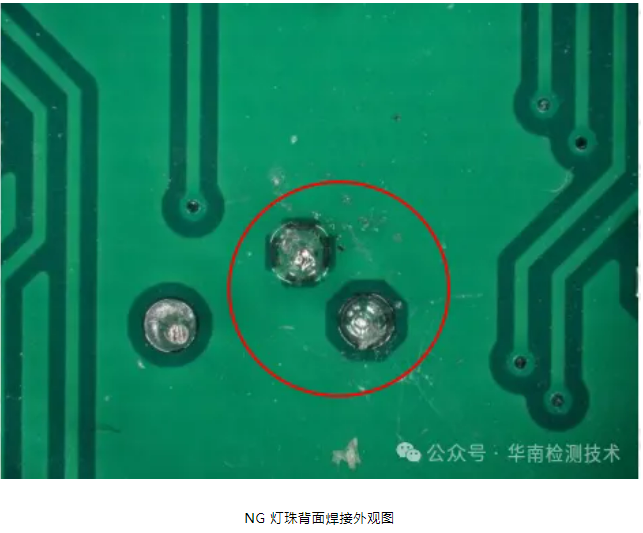

首先，我們使用光學顯微鏡對 NG 燈珠進行外觀檢查。從正面和背面觀察，燈珠焊接極性正確，外觀無明顯異常。這一步驟排除了因焊接錯誤或外觀損傷導致的燈珠失效可能性。
電性能檢測

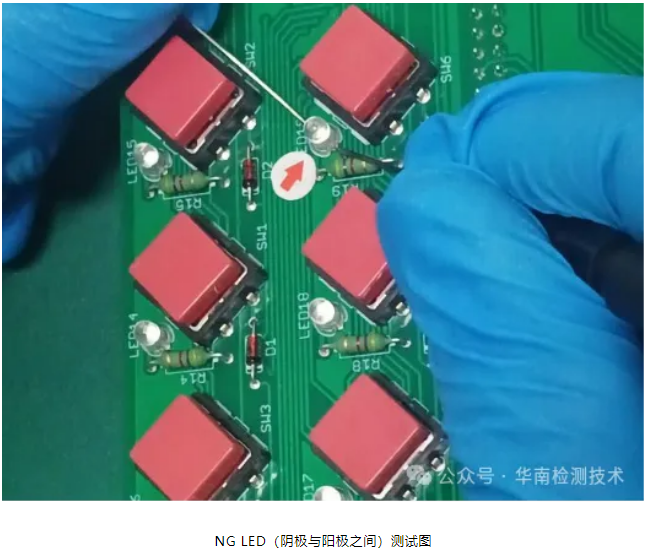

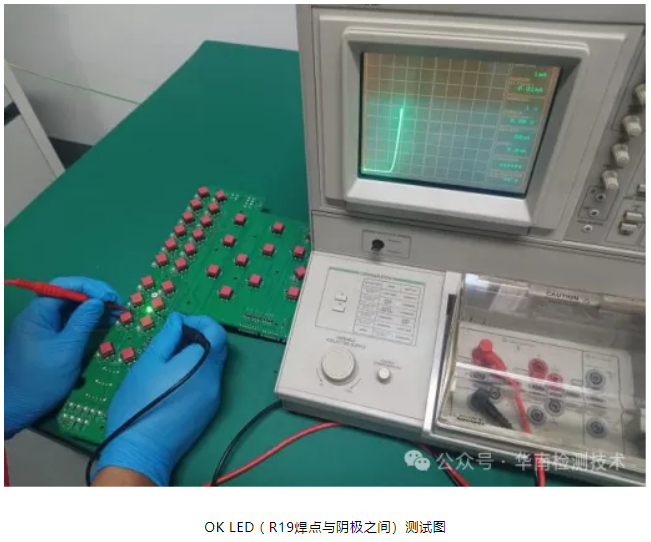

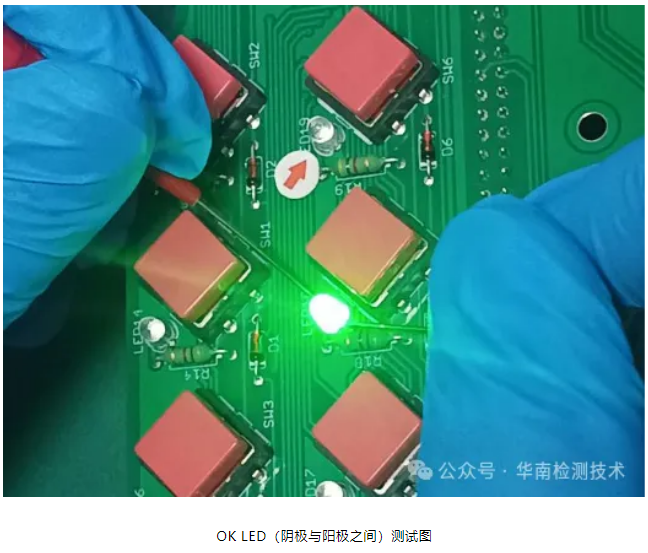

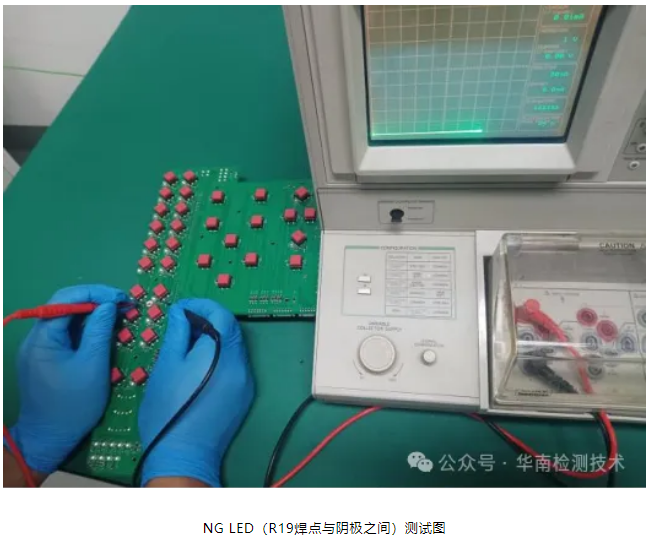

接下來，我們對燈珠進行了電性能檢測。通過對比 OK LED 和 NG LED 的測試結果，我們發現 OK LED 在 R19 焊點與陰極之間以及陰極與陽極之間均導通正常，而 NG LED 在相同測試條件下均不導通，呈開路狀態。這一結果初步判斷燈珠內部可能存在電氣連接問題。
驗證檢查

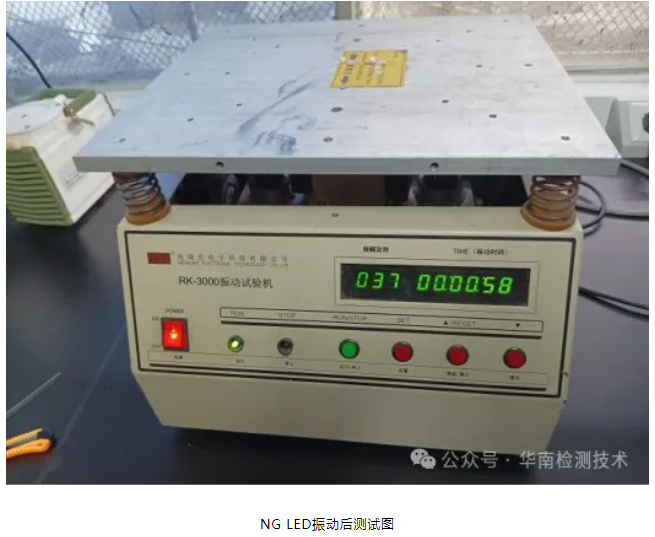

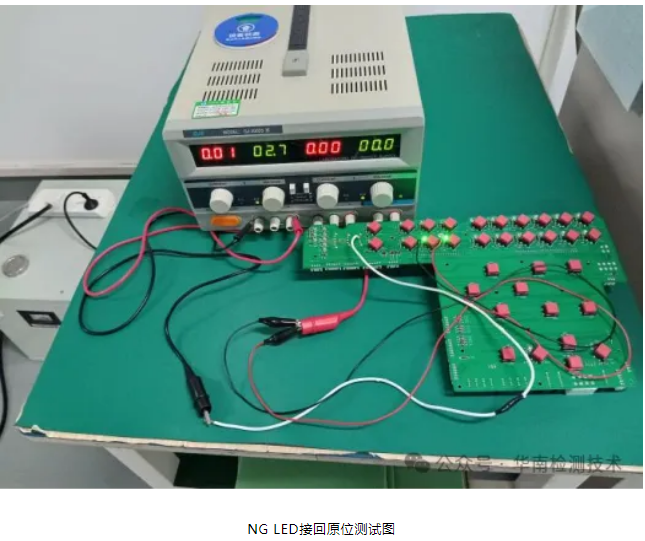

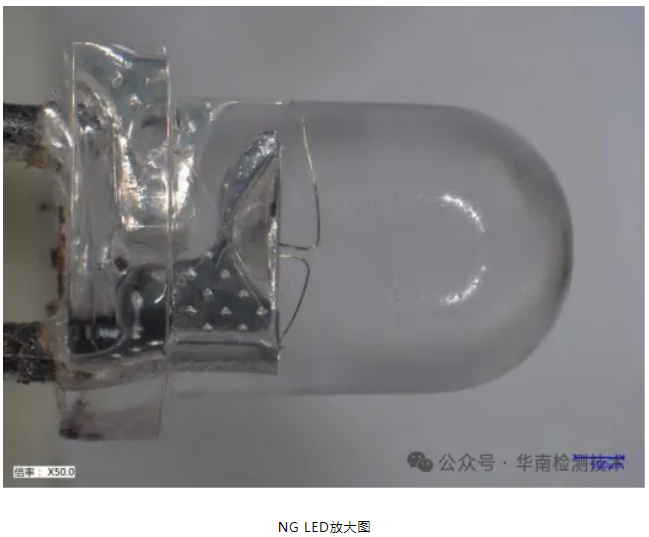

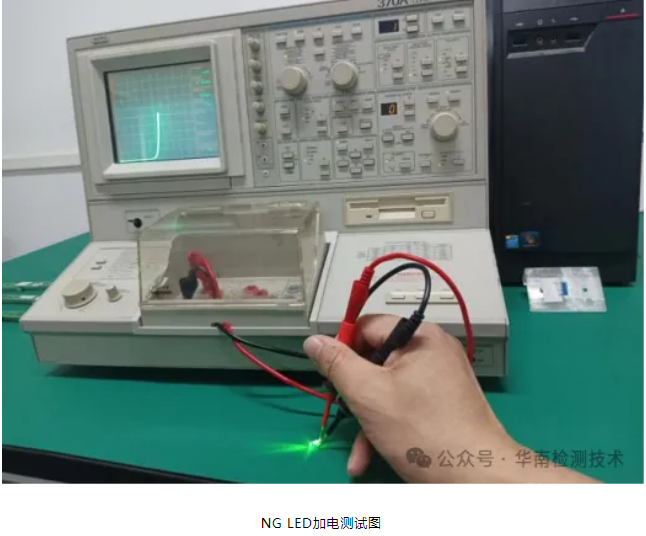

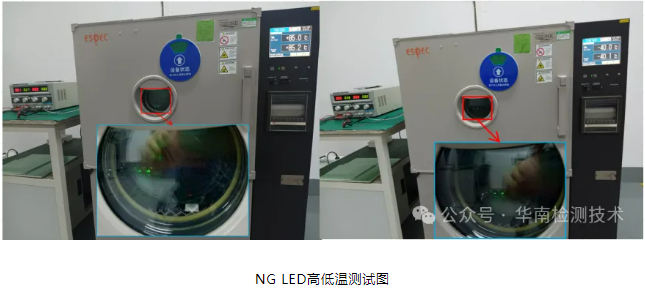

為了進一步確認問題，我們對 NG LED 燈珠進行了多項驗證檢查。在高倍顯微鏡下檢查未發現明顯異常。然而，在加電測試過程中，NG LED 的電性恢復變成 OK 品，接回原位測試以及高低溫測試、振動測試后均能正常點亮。這表明燈珠的失效可能是間歇性的，與外部環境或應力因素有關。
X - Ray 檢測

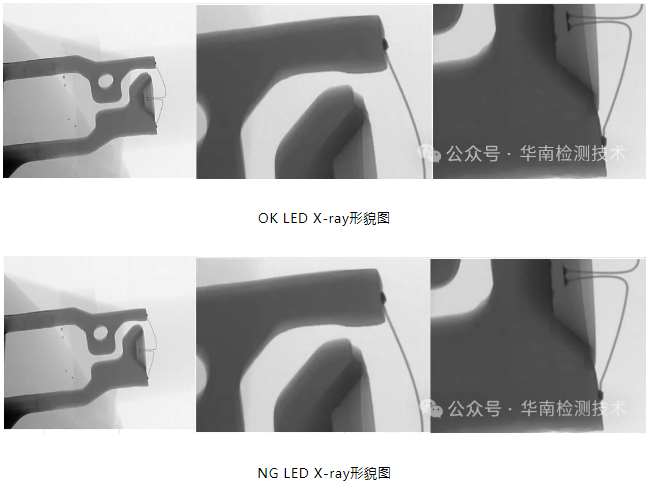

利用 X - Ray 技術對燈珠進行內部檢查，結果顯示 OK LED 和 NG LED 均無明顯外觀異常。這說明燈珠內部的結構在 X - Ray 檢測層面沒有明顯的缺陷。
化學開封分析

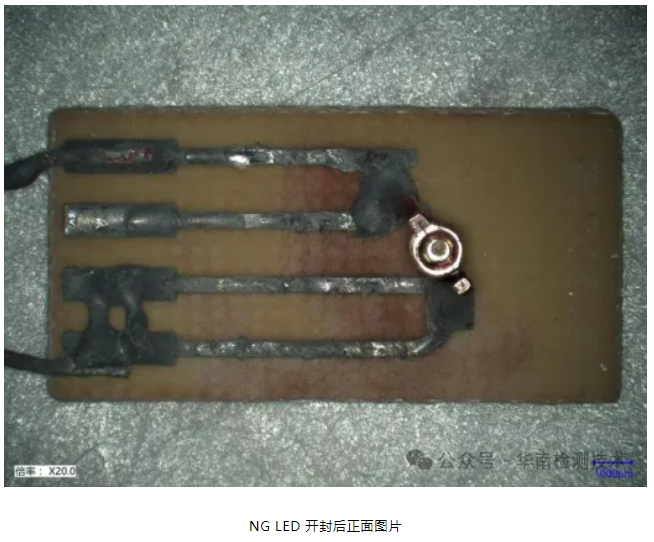

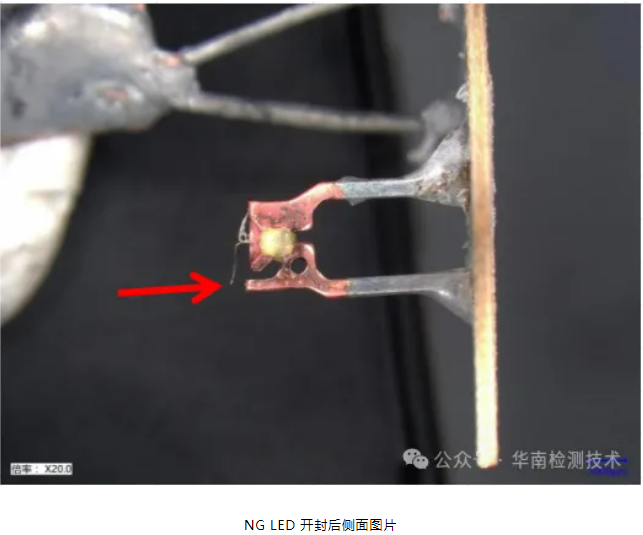

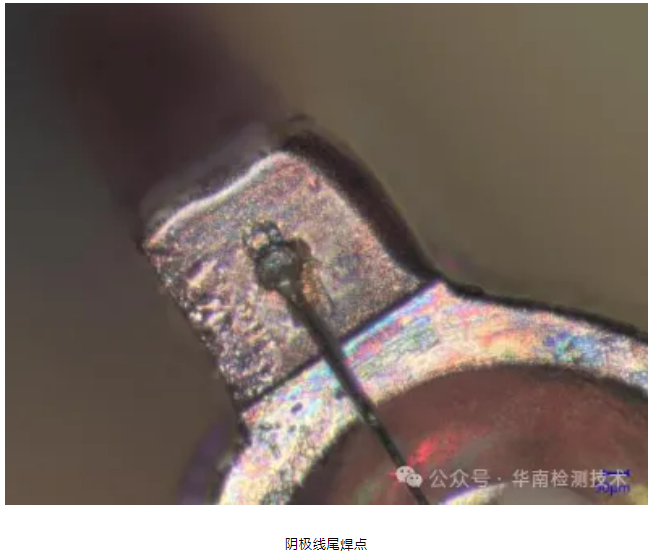

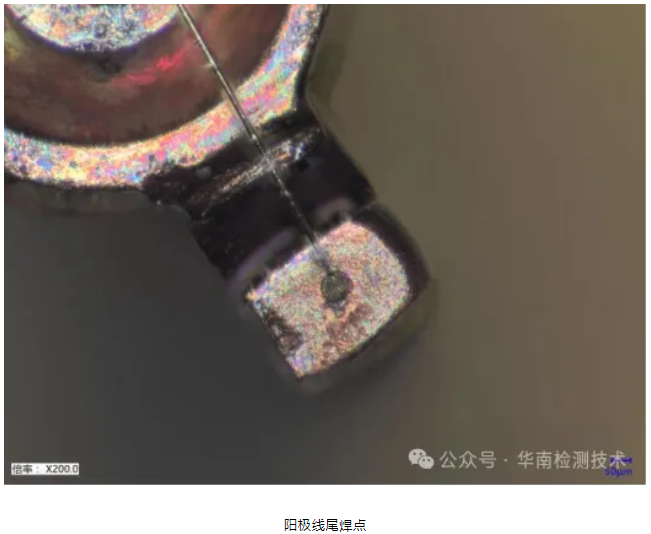

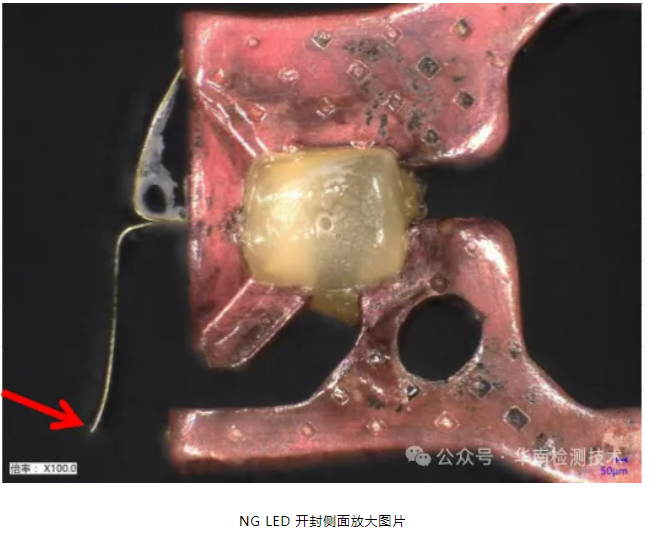

鑒于 NG LED 的間歇性失效，我們懷疑其內部焊點可能存在暗斷。于是，我們將 NG LED 焊接在陶瓷板上進行化學開封分析。解封后，外觀檢查發現陽極線尾斷開，膠身解封后，線弧應力被釋放，線尾彈起與焊點分開。這一發現揭示了燈珠內部的物理損傷，是導致其失效的關鍵原因。
SEM 檢查

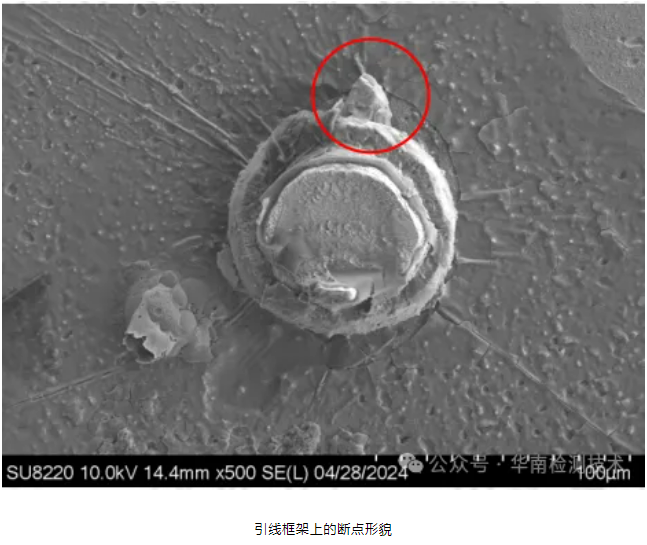

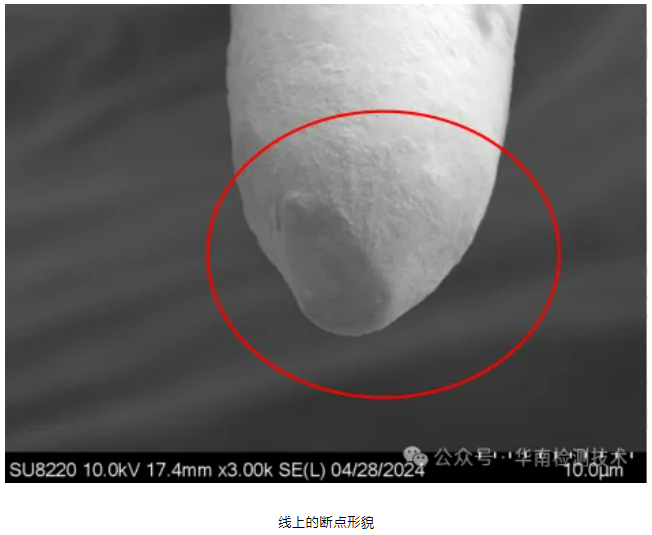

通過 SEM（掃描電子顯微鏡）檢查，我們對引線框架上的斷點形貌和線上的斷點形貌進行了詳細觀察。這一步驟進一步驗證了燈珠內部陽極鍵合線的線尾因受到過應力作用產生斷裂，造成間歇性開路的結論。
三、直插 LED 燈珠死燈失效分析結論
綜上所述，該 NG LED 燈珠內部的陽極鍵合線的線尾由于受到過應力作用產生斷裂，導致間歇性開路。在化學解封后，膠身固定應力完全釋放，斷了線尾的線弧上的應力被釋放出來，使得線尾彈起與焊點分開。這一結論為后續的改進措施提供了明確的方向。
四、企業優勢與服務
廣東省華南檢測技術有限公司在汽車電子、消費電子等領域的可靠性檢測服務方面擁有豐富的經驗，服務對象涵蓋多個行業領域。我們的實驗室配備了業界先進的測試設備，能夠基于相關產品及元器件的失效原理，進行可靠性檢測、失效分析以及功能性能驗證。我們擁有強大的可靠性測試標準解讀能力、豐富的測試方案設計優勢，以及快速響應客戶的能力，致力于為客戶提供專業、高效的一站式檢測分析服務。
五、建議與預防措施
針對此次 LED 燈珠失效案例，我們建議客戶加強來料可靠性篩選和 DPA（破壞性物理分析）分析。通過嚴格的來料檢驗，可以有效篩選出存在潛在缺陷的元器件，降低生產過程中的失效風險。同時，定期進行 DPA 分析有助于提前發現產品中的潛在問題，為產品質量提升提供有力支持。
