電子元件失效分析：金屬膜電阻阻值異常增大案例剖析
發布時間：2025-02-24 點擊次數：5683
在電子設備的精密世界里，電阻作為基礎且關鍵的元件，其性能的穩定性直接關系到整個系統的正常運轉。近期，廣東省華南檢測技術有限公司就遇到了一個棘手的電阻失效案例：某批次金屬膜電阻本應有著 1000Ω 的精準阻值，可實際檢測時，不良品電阻值竟飆升到了 17MΩ ，如此巨大的偏差背后究竟藏著怎樣的玄機？
一、專業檢測，層層剖析異常根源

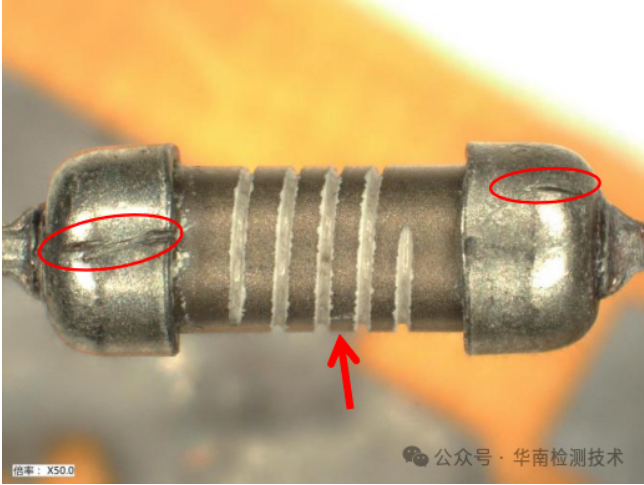

1. 外觀檢查：初步發現端倪
拿到不良品電阻，我們的專業檢測團隊首先進行了細致的外觀檢查。在高倍放大鏡下，不良品電阻兩端內金屬帽部分那清晰可見的尖銳硬物劃痕，成了可疑線索。別小看這小小的劃痕，它很可能是后續一系列問題的導火索，畢竟電阻元件的結構精細，任何微小的物理損傷都可能引發性能巨變。

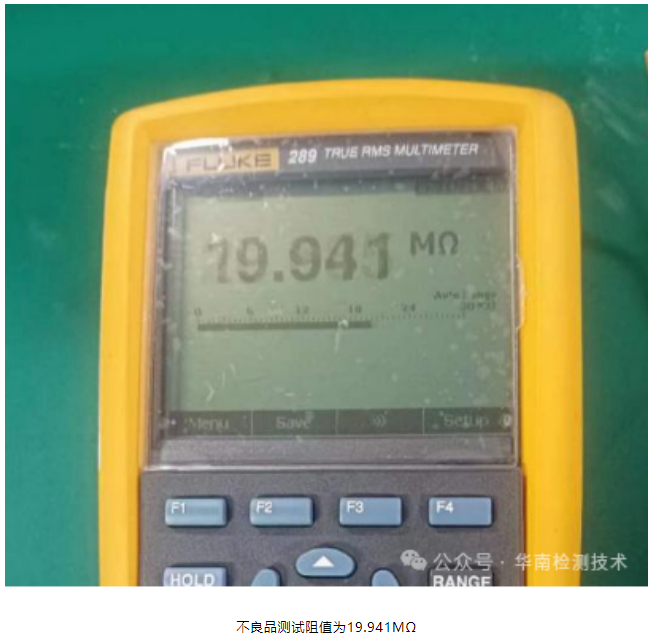

2. 電性能檢查：性能嚴重偏離標準

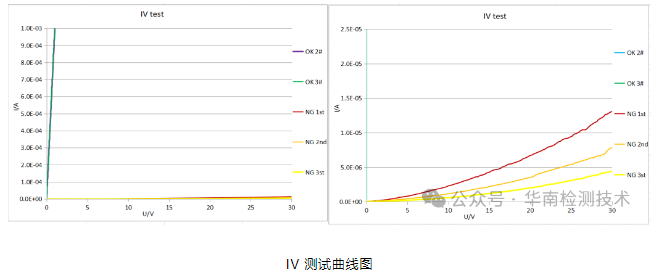

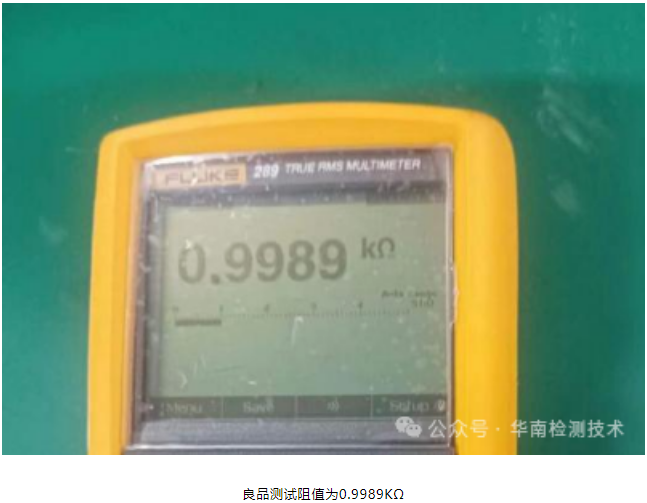

緊接著，電性能測試環節更是讓問題凸顯。用萬用表一測，良品電阻穩穩地保持著 1000Ω 的阻值，而不良品呢？阻值直接飚到了約 20MΩ ，遠遠超出規格書要求范圍。再借助泰克 370A 一測，其 IV 曲線呈現不穩定狀態，就像是一條起伏不定的波浪線，電流電壓關系混亂，這表明電阻內部的導電結構已然被破壞，電流傳輸受阻嚴重。
3. X - Ray 觀察：透視內部無明顯異常

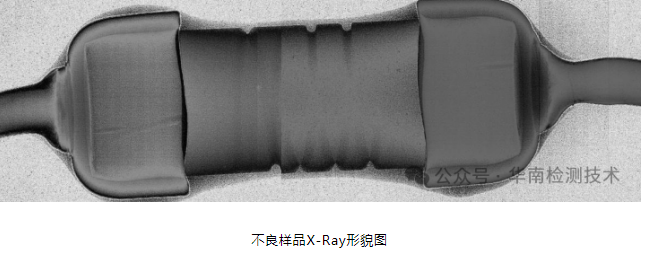

為了探究更深層的原因，我們啟用了 X - Ray 透視技術。透過那無形的射線，不良樣品內部結構清晰呈現在眼前，從電阻體到引線，從內部電極到封裝材料，經過仔細觀察，未發現明顯異常，這讓大家心里稍稍踏實了些，至少能初步排除內部大規模結構缺陷的可能，問題焦點重新回到外部因素及相關細節。

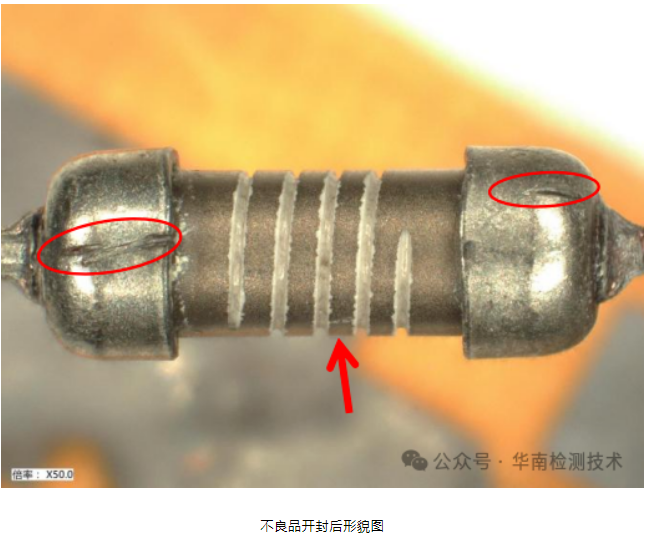

4. 開封檢查：殘留物與損傷暴露

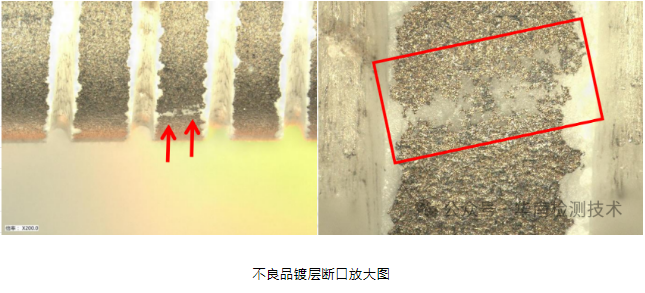

化學開封檢測環節，真相開始進一步浮出水面。不良品電阻體切割道內殘留物赫然在目，切割道邊緣受損嚴重，電阻體斷口處還有刮痕。結合這些特征，檢測人員憑借豐富經驗判斷，這明顯是受到側向外力沖擊所致。想象一下，崩邊產生的碎物就像一顆顆 “小石子”，沖擊著電阻體，留下一道道 “傷痕”，破壞了電阻原本均勻穩定的導電路徑。

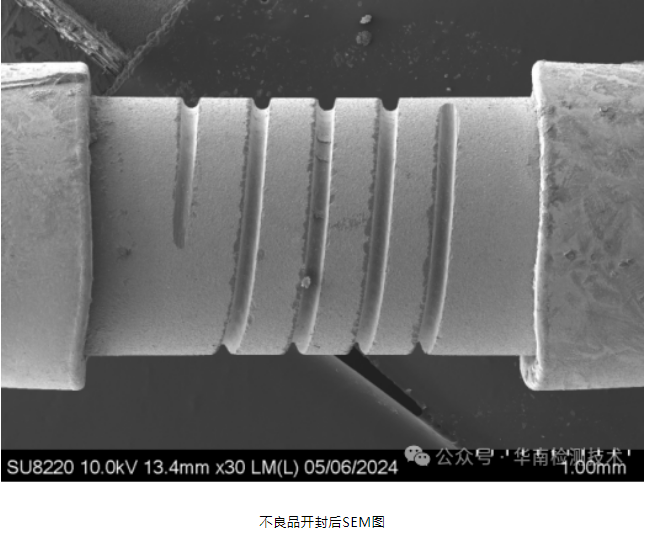

5. SEM 檢查：微觀形貌揭示撞擊細節

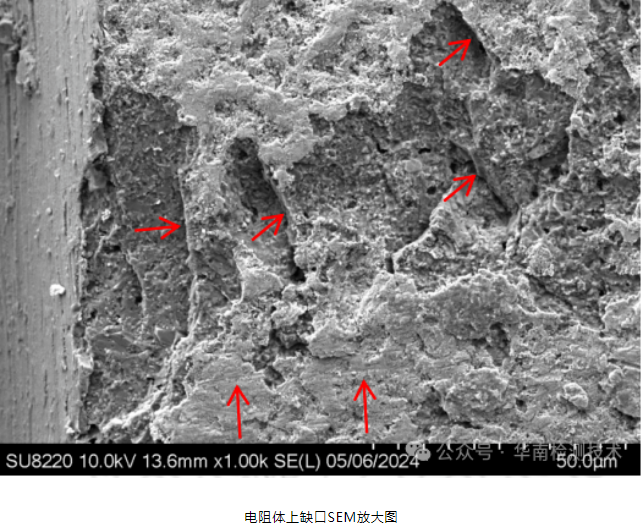

解封后的 SEM（掃描電子顯微鏡）檢查更是將問題放大到微觀層面。切割道邊沿粗糙不平，處處是損傷痕跡，溝道內大塊殘留物堆積，電阻體上斷口清晰可見，斷口旁鍍層上的刮擦痕跡觸目驚心。基材斷口形貌左淺右深，仿佛在訴說著遭受外力撞擊那一刻的 “慘烈”，這些微觀細節進一步坐實了外力沖擊是導致電阻性能異常的關鍵因素之一。

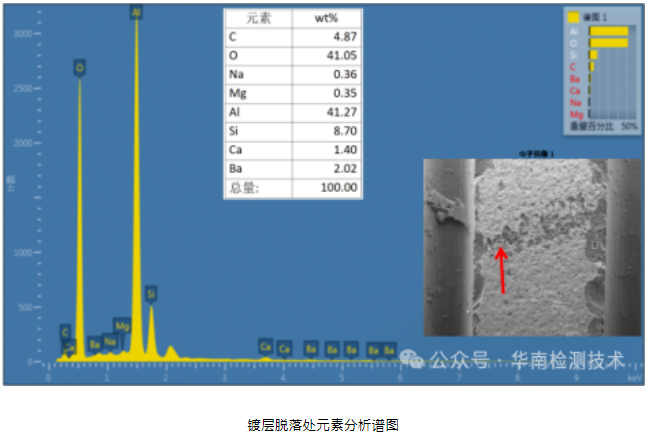

6. 成分分析：鍍層成分差異揭示隱患

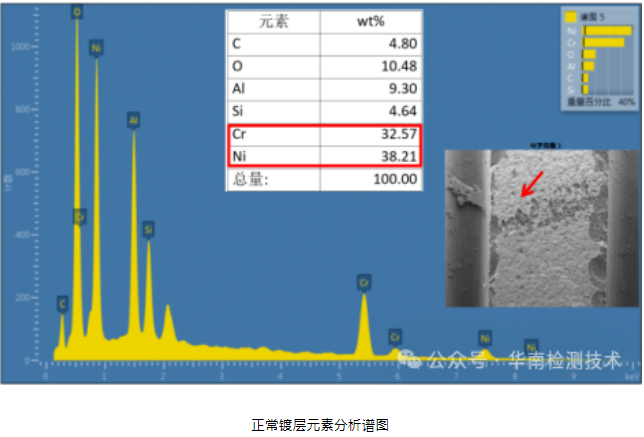

成分分析環節，對正常鍍層和鍍層脫落處分別進行檢測。結果顯示，正常鍍層主要由 Cr（鉻）、Ni（鎳）構成，這本是保障電阻性能穩定的重要元素組合；而鍍層脫落處，Al（鋁）、O（氧）卻成了主要成分，這明顯不合理的成分變化，暗示著鍍層工藝可能存在缺陷，鍍層附著力不夠，在外力沖擊或特定條件下容易脫落，進而影響電阻整體性能。
7. 模擬實驗檢查：排除過電壓干擾
最后，通過模擬實驗檢查，對良品電阻施加過電壓、過負載情況，發現其會變色預警，可不良品在損傷處卻毫無外觀異常，這有力地排除了過電壓導致失效的可能性，讓大家更加確信，問題根源就在生產環節的工藝缺陷，而非使用過程中的電壓問題。
二、權威結論與貼心建議
經過這一系列嚴謹、專業、細致的檢測分析，我們得出結論：導致不良品電阻阻值變大的罪魁禍首，是生產廠商工藝缺陷引發的電阻體受損，與使用環境和條件毫無關聯。基于此，我們向客戶提出以下建議：
評估品質風險 ：客戶需盡快對相關批次產品進行全面品質風險評估，查看是否存在其他類似隱患，避免更多不良品流入市場，造成更大損失。
強化可靠性分析 ：加強對物料的可靠性分析，從源頭把控產品質量，建立更嚴格的物料篩選與檢測機制，確保每一個進入生產環節的物料都符合高標準要求。
反饋與改善 ：將此次失效信息及時反饋給供應商，攜手供應商共同深入分析生產制程中的問題，針對性地制定并實施改善措施，優化生產工藝，提升產品質量穩定性。
