基于工業CT三維掃描成像技術分析混凝土孔隙度及其孔徑分布情況

本實驗室典型案例分享，未經允許，請勿轉載！

樣品描述:

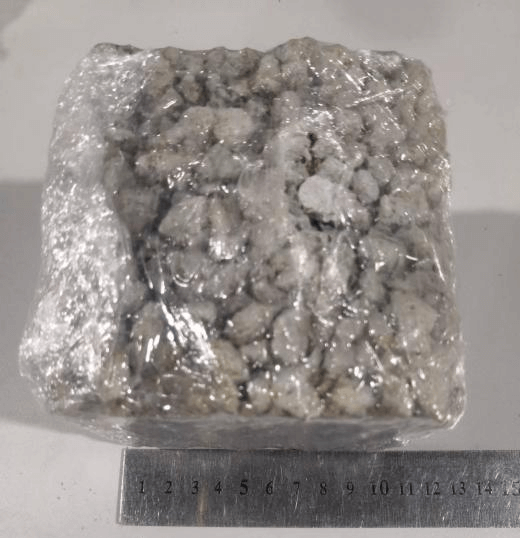

100x100x100mm的10cm3人造混凝土塊1個

檢測目的:

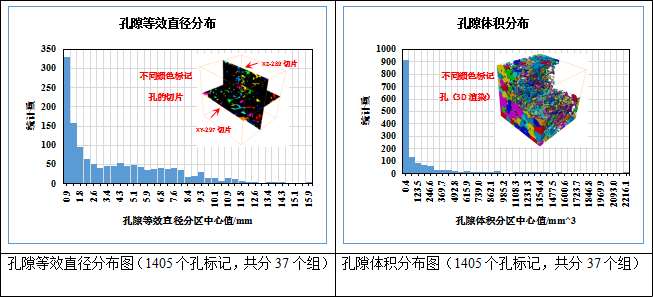

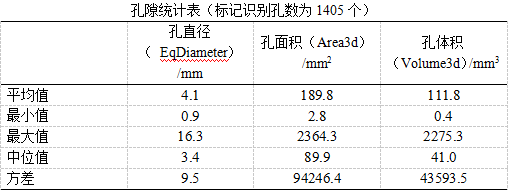

工業CT三維掃描成像獲得混凝土塊的三維結構模型，基于灰度圖像識別和形態學分析識別孔隙、計算孔隙率和孔徑分布。

檢測方法:

1. 樣品尺寸：100x100x100mm的10cm3正方體混凝土塊。

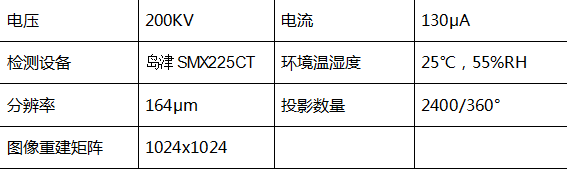

2. 在保證射線穿透、樣品能完全布滿視野已獲得最大的體素分辨率，選擇合適的射線參數，樣品無需做任何處理（工業CT優勢-無損檢測置于檢測臺上進行360°掃描，獲取投影透視圖（總共設定采集2400張），經軟件算法重建最終獲得樣品的由灰度圖像表示的物質結構圖像以及三維渲染結構，后經圖像圖形分析處理提取基體和孔隙結構模型進行相關的展示和定性定量計算分析。具體選擇參數如下：

檢測儀器:

島津SMX225CT FPD HR

檢測結果:

圖像去除空氣部分和邊緣不規則部分最終提取最大包含混凝土的數據體為592x579x595，經降噪處理后進行定性定量分析。

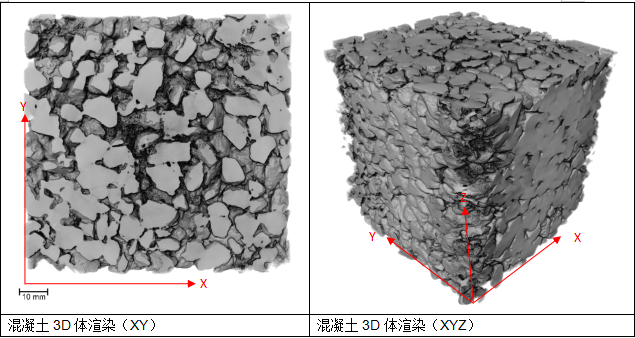

1、混凝土樣品3D體渲染結果

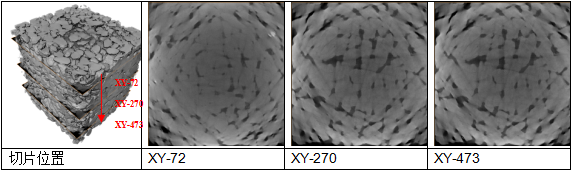

2、XY平面切片（Z軸方向）

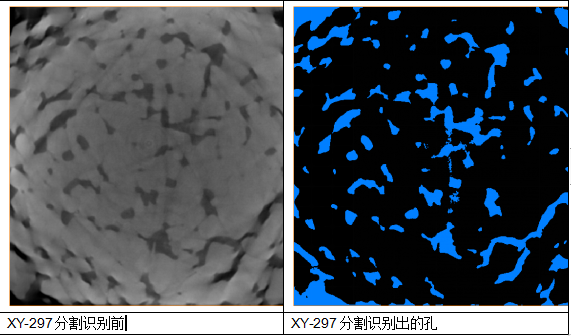

3、孔隙識別（基于灰度閾值分割）

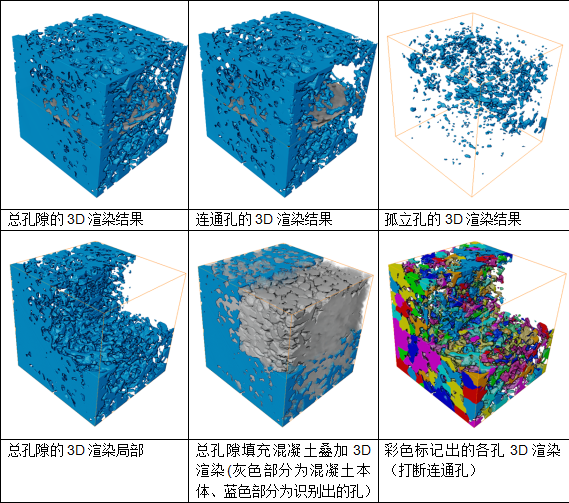

4、孔隙分割識別的體渲染結果
