PCBA失效分析
本實驗室典型案例分享,未經允許,請勿轉載!
樣品描述:
說明: 收到客戶樣品3袋,一塊正常PCBA板,一塊失效PCBA板,一個失效PCBA板上電阻(阻值120R±5%,客戶從失效PCBA板上取下,去膠方法:180℃風槍吹,用鑷子把膠取下,去膠后電阻直接脫落)。
失效現象:控制器can通訊丟失,客戶測得該mcu到can芯片開路。
檢測目的:
PCBA失效分析
檢測方法:

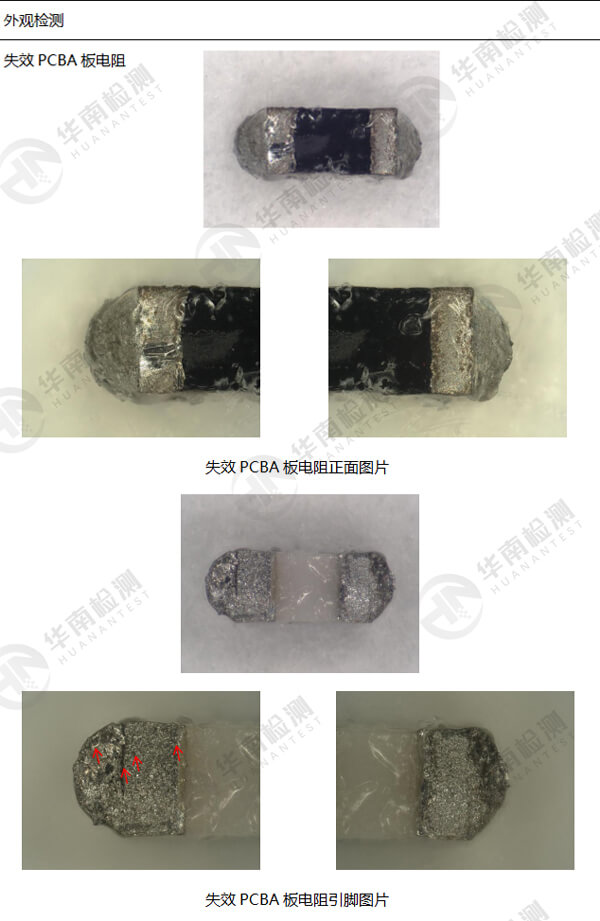

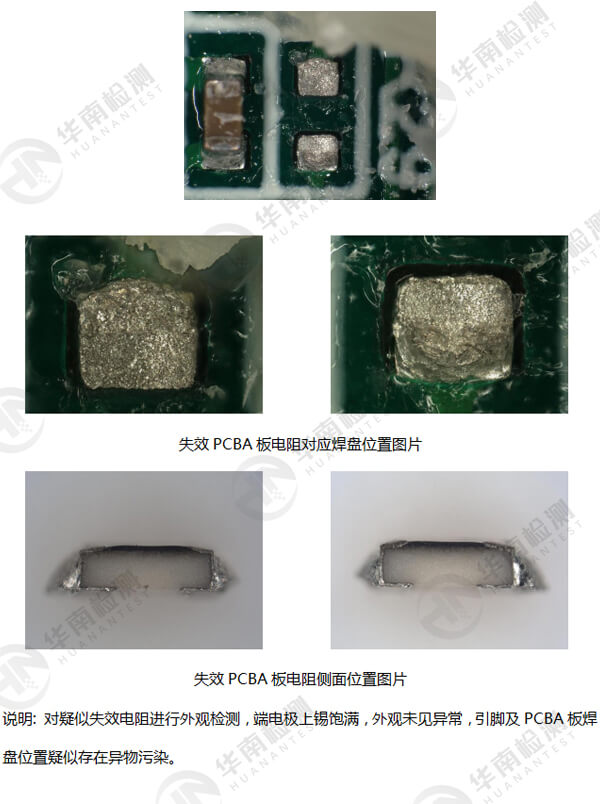

1.GB/T 5095.2-1997 1 試驗 1a:外觀檢查
2.GB/T 5095.2-1997 3 試驗 2a:接觸電阻- 毫伏法
3.半導體分立器件試驗方法 GJB 128A-1997 方法 2076
3.無損檢測 工業計算機層析成像(CT)檢測 通用要求 GB 29070-2012
4.微束分析 能譜法定量分析 GB/T 17359-2012 ISO 22309:2006
5.掃描電子顯微鏡分析方法通則 JY/T 0584-2020
檢測儀器:
1.超景深顯微鏡 VHX-7000
2.萬用表 FLUKE289
3.X-Ray phoenix xlaminer
4.CT 島津SMX225CT .
5.掃描電子顯微鏡 HITACHI SU8220
檢測圖片:
檢測結果:

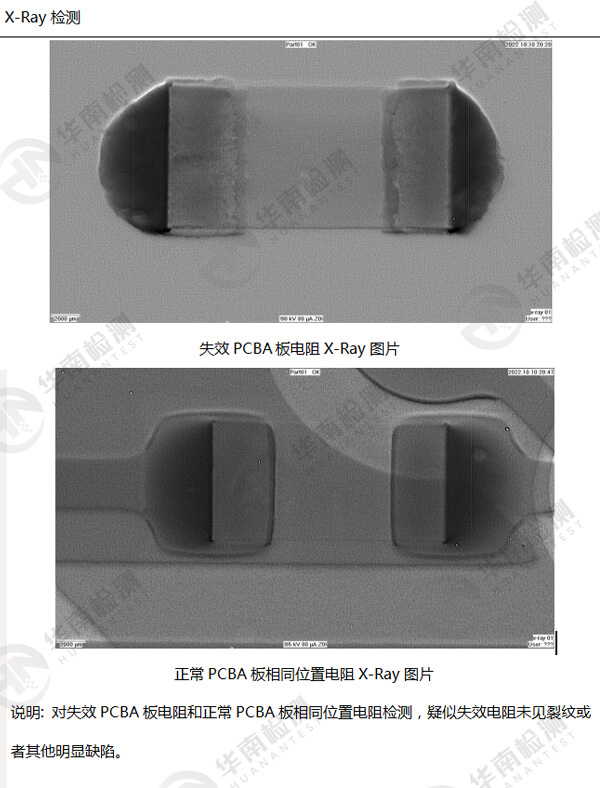

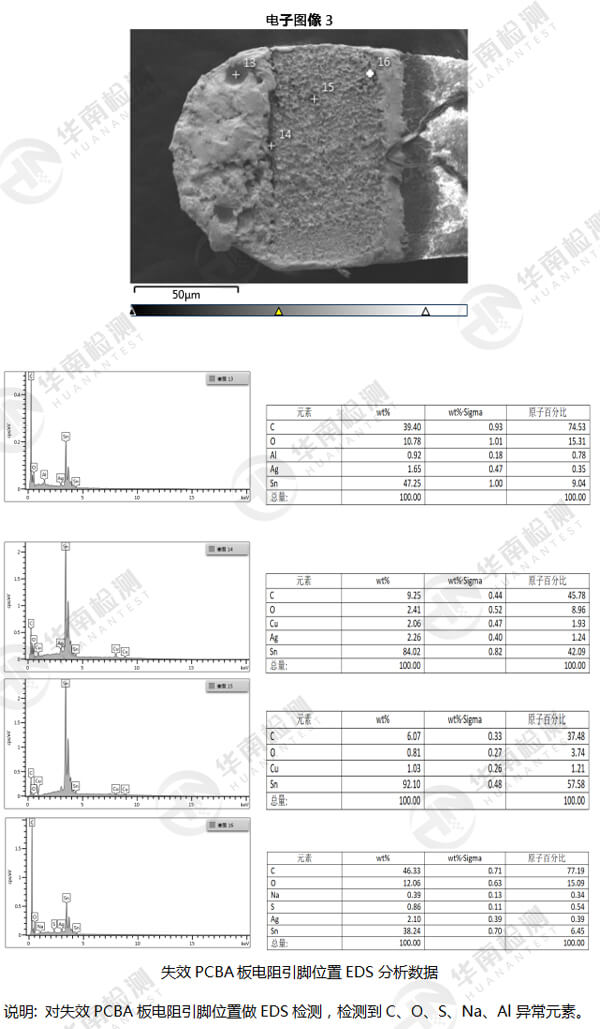

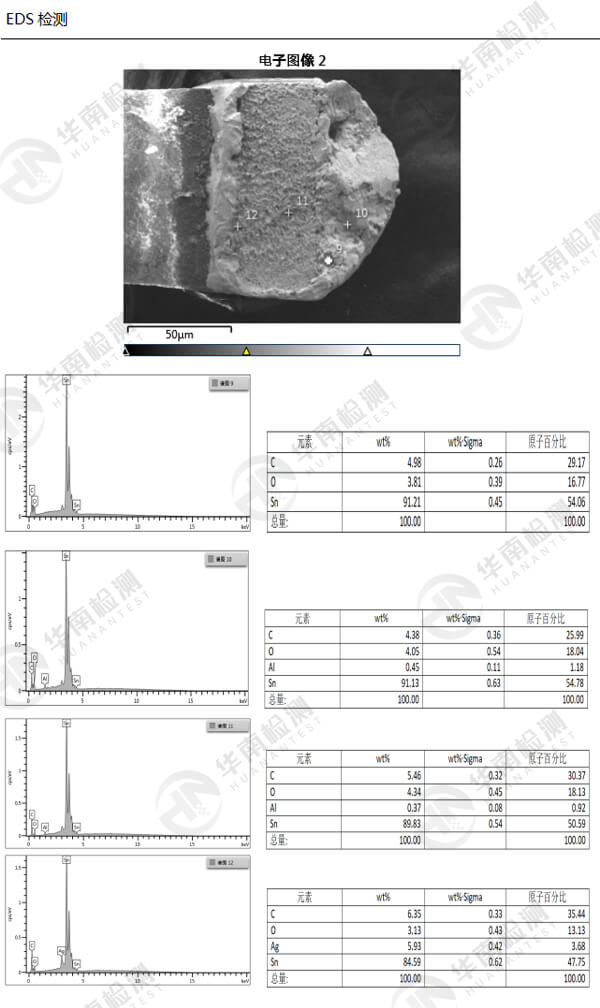

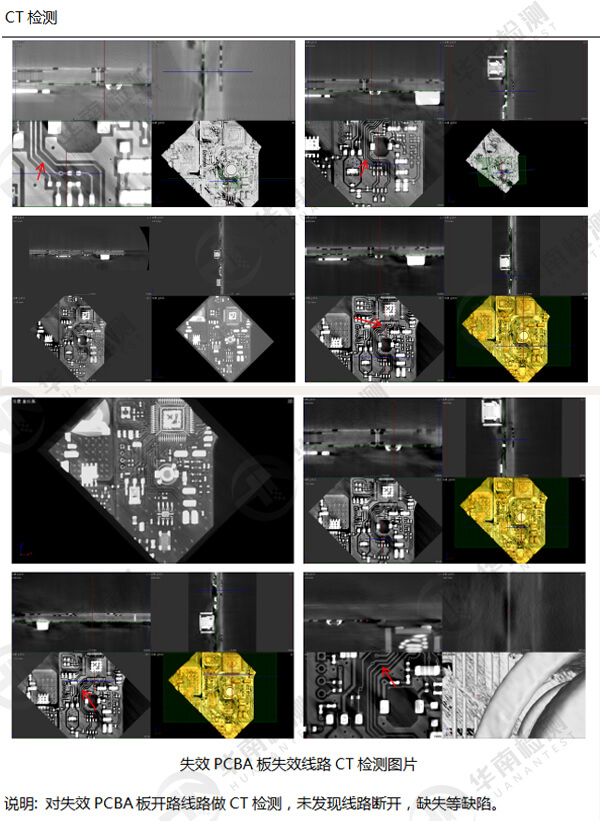

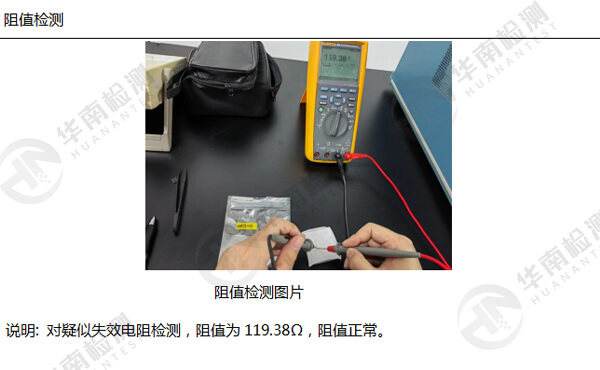

客戶端檢測失效PCBA板線路開路,在失效線路上只有這一顆電阻,針對該失效線路位置和疑似失效電阻進行失效分析。經CT檢測,開路線路未發現斷裂和缺失,遂對開路線路上電阻進行阻值檢測、X-Ray檢測,阻值在正常范圍內,電阻本體未發現裂紋或其他明顯缺陷,證明電阻本身未出現開路現象。電阻外觀檢測發現,引腳及焊盤處有疑似異物污染現象,使用EDS針對電阻引腳焊接位置檢測,檢測到C、O、S、Na、Al異常元素,推測是PCB板清洗不良,導致PCB板焊盤有污染異物殘留,進而造成焊盤與錫膏結合力差。PCBA板在高溫、震動等使用環境中,造成虛焊,進而導致線路開路現象。
建議:
1.改善優化PCB板清洗環節,增加水洗工藝。
2.建議在回流焊爐后使用AXI在線觀察是否存在器件虛焊現象。
