觸發器失效分析，華南檢測精準 “把脈” 電子元件 | 華南檢測

在數字邏輯電路領域，觸發器（Flip - Flop）作為存儲二進制數據的關鍵元件，其穩定性與可靠性直接關系到整個電路系統的正常運行。一旦觸發器出現失效，可能會引發一系列系統故障，給企業帶來巨大的損失。近期，華南檢測技術有限公司接到客戶委托，對其寄送的 OK 和 NG 兩類觸發器器件進行失效分析，幫助客戶精準定位失效原因，制定改進措施。

一、定制化檢測流程，深度剖析失效原因

（一）外觀檢查：細節之處見真章

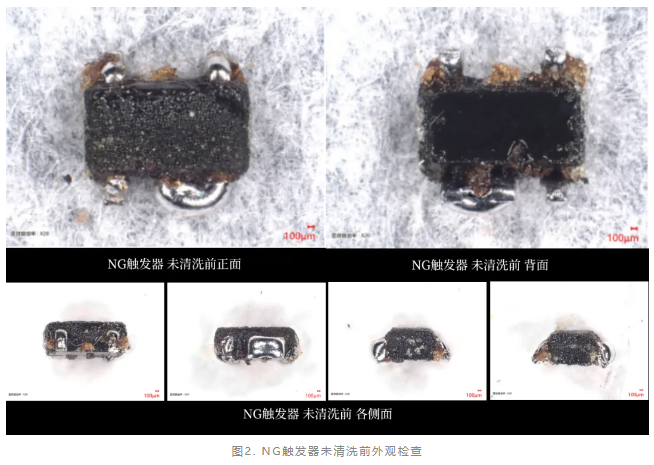

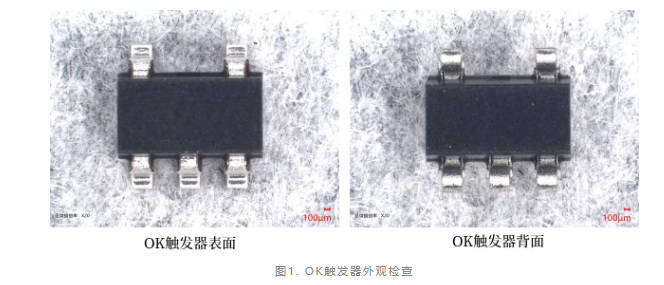

顯微鏡初檢 ：選取 OK 樣和 NG 樣，放入專業顯微鏡進行初步觀察。在這一環節，OK 樣外觀未發現任何異常，表面光滑，無劃痕、裂紋等瑕疵；而 NG 樣在未清洗前，外觀略顯 “臟污”，但同樣未發現明顯的結構性損傷。這一結果讓人對失效原因的第一層猜測 “外觀損傷” 畫上了否定符號。

這一步驟的定制化思考：對于不同類型的電子元件，我們會根據其特性選擇不同倍率、光源強度的顯微鏡進行檢查，確保不遺漏任何微小的外觀異常。

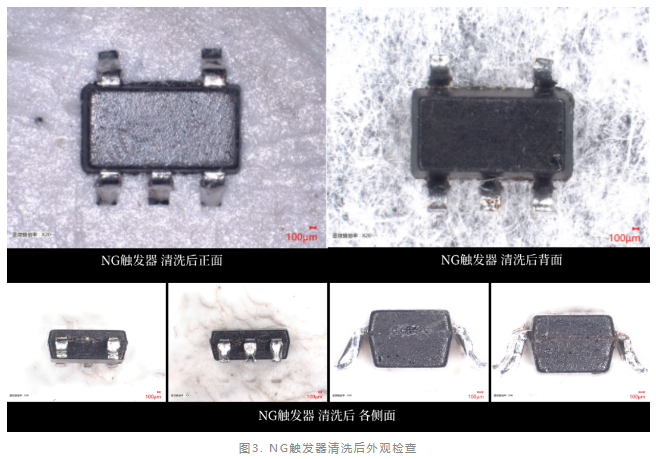

清洗再檢 ：對 NG 樣進行專業清洗后，再次放入顯微鏡下觀察。結果顯示，清洗后的 NG 樣外觀依舊與 OK 樣無異，由此可見，失效原因并非外觀可見的物理?yè)p傷。這一發現為后續檢測指明了更深入的方向。

（二）電特性檢測：揪出 “隱藏的漏電”

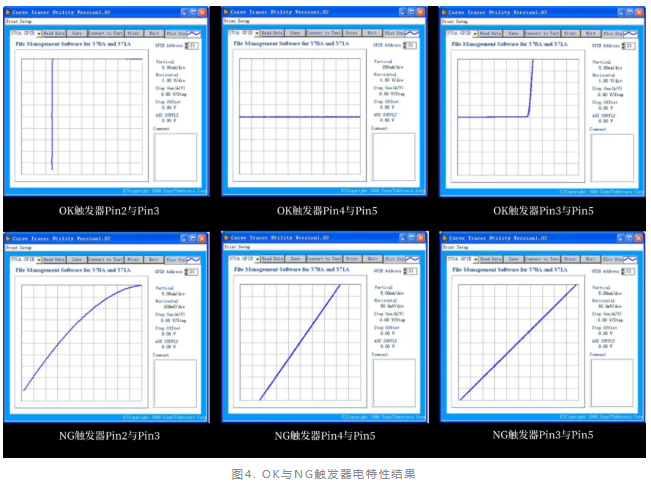

對 OK 與 NG 觸發器進行電特性測試，這一環節旨在檢測觸發器在不同工作狀態下的電氣性能表現。測試結果顯示，OK 觸發器的 Pin 腳之間無漏電現象，電氣性能穩定；而 NG 觸發器的 Pin 腳之間卻存在微小的漏電流。
這一發現猶如撥開迷霧的一束光，讓我們初步鎖定問題的大致范圍：NG 觸發器內部可能存在局部絕緣損壞或電極間距過小等問題，導致了不該出現的電流泄漏。而這些問題，往往是制造工藝中微小缺陷或材料特性差異所引發。

（三）X - ray 檢測：內部結構的 “透視眼”

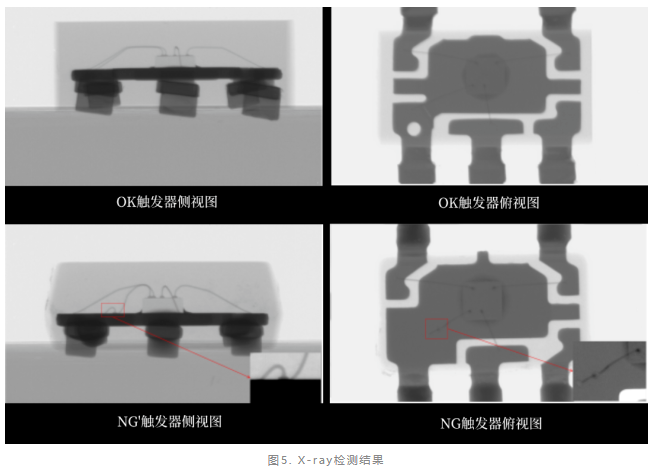

將 OK 與 NG 觸發器放入 X - ray 檢測儀中，通過 X 射線成像技術，對觸發器內部的芯片結構、焊接點、布線等情況進行無損檢測。結果顯示，兩類觸發器在 X - ray 圖像下均未發現異常。
這表明，問題并非出在宏觀的內部結構性缺陷上，比如芯片錯位、大面積的焊接虛連等。這一檢測結果進一步縮小了失效原因的排查范圍，讓我們將目光聚焦到更為微觀的層面。

（四）開封檢查：直擊芯片 “心臟”

將 OK 和 NG 觸發器進行化學開封處理，使其內部芯片完全暴露出來，隨后放在高倍光學顯微鏡下進行細致觀察。

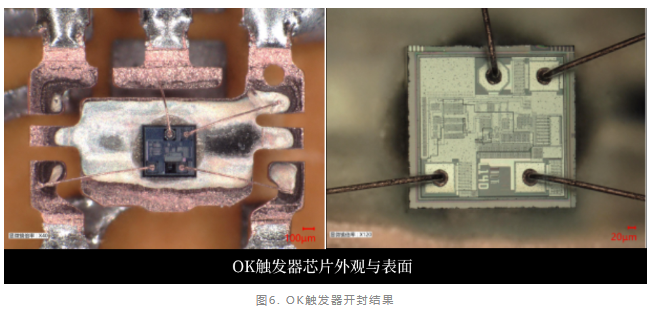

OK 觸發器表現 ：芯片表面光潔如新，焊點飽滿圓潤，電路布局整齊規范，未見任何異常痕跡。

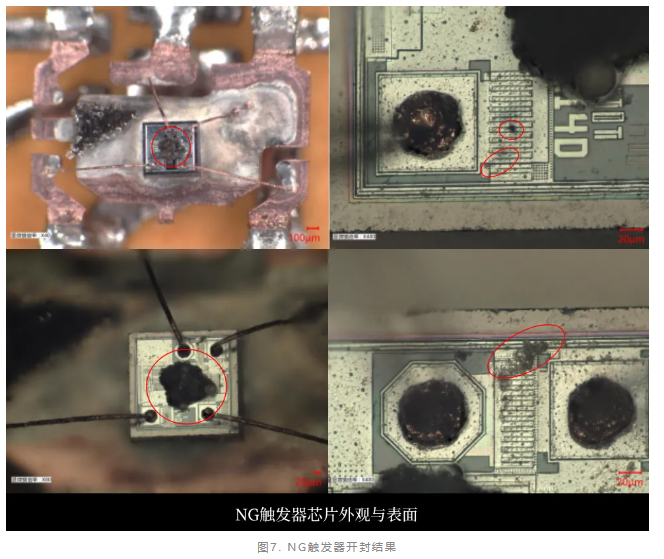

NG 觸發器問題顯現 ：芯片中間區域出現了明顯的碳化膠粉，這些碳化的物質猶如 “微型導線”，可能在不該導電的地方形成了微弱的電流通道；同時，芯片表面還存在燒灼痕跡，這表明在某一時段，芯片經歷了異常的高溫。

綜合以上檢測結果，我們得出結論：NG 觸發器失效的直接原因是芯片內部出現了碳化膠粉和燒灼現象，導致輸入端輕微漏電，VCC 對地和輸出端漏電，進而引發產品失效。

二、深度溯源，定制解決方案

進一步深入分析，推測 NG 觸發器出現此類失效現象的根源可能是過電壓 EOS 事件。過電壓產生的原因多種多樣：

外部環境干擾 ：電源電壓因浪涌、開關噪聲等突升，這種突增的電壓可能瞬間超過芯片的耐壓極限，造成內部損傷。

靜電放電 ：在生產、運輸或使用過程中，人體或物體攜帶的靜電可能瞬間釋放，對芯片造成毀滅性打擊。

系統設計缺陷 ：高壓電源的意外引入、感性負載切換或開關電源噪聲耦合、強 EMI 干擾等系統設計或搭配上的問題，都可能使觸發器長期處于過電壓的工作狀態。

華南檢測：http://www.mflqismx.cn/websiteMap

針對不同客戶的特定生產工藝和使用場景，華南檢測定制化制定解決方案：

優化電路設計 ：建議在電路中增加瞬態電壓抑制二極管（TVS），用于吸收浪涌電壓和靜電放電產生的瞬時高電壓，保護觸發器免受過電壓沖擊。

改進生產工藝 ：協助客戶優化芯片制造工藝，提高芯片的耐壓性能和抗靜電能力，從源頭降低失效風險。

加強質量管控 ：為客戶建立完善的進貨檢驗和出廠檢測體系，確保每一個觸發器都經過嚴格的電特性檢測和耐壓測試，杜絕不良品流入市場。

三、華南檢測，電子元件失效分析的權威之選

華南檢測技術有限公司，作為電子元器件領域知名的失效分析實驗室，擁有以下核心優勢：

專業團隊 ：匯聚了一批在電子工程、材料科學等領域深耕多年的專家和工程師，他們具備深厚的理論基礎和豐富的實踐經驗，能夠精準地分析各種復雜的失效現象。

先進設備 ：配備了價值數千萬元的先進檢測設備，如高分辨率顯微鏡、X - ray 檢測儀、電特性測試系統等，為準確檢測提供了堅實的硬件保障。

定制服務 ：我們深知每個客戶的生產工藝、產品特性和市場需求都不一樣，因此提供從檢測方案設計、樣本采集與處理到數據分析與報告的全流程定制化服務，確保為客戶量身打造合適的解決方案。

如果您正面臨觸發器或其他電子元器件的失效問題，想要獲取更專業、深入的分析服務，歡迎隨時聯系華南檢測。我們將憑借專業的技術、先進設備和定制化服務，為您精準定位問題根源，制定有效的改進措施，助力您提升產品質量，降低生產成本，增強市場競爭力。
