国产成人免费网站_沈樵国产专区在线播_夜夜骑日日射_国产精东剧天美传媒观看_古惑仔3QVOD_超污视频带污疼免费视频_黑夜之色_永久无码日韩A片免费看麻豆精品_春暖花开 性 亚洲_亚洲有码区_国产AV国产精品白丝JK制服_久久青草在线视频精品_忘忧草社区www观看_亚洲va在线va天堂XX xX_日本VS中国VS亚洲看无码_女人高潮抽搐潮喷WWW小说_人妻无码手机在线中文_啦啦啦视频在线观看高清www_2018最新国产好看的国产_国产日产韩国视频18禁

高強度螺栓斷裂失效分析 | 華南檢測

在工業領域，高強度螺栓作為一種關鍵的連接件，廣泛應用于橋梁、鋼軌、高壓及超高壓設備等眾多場景。然而，高強度螺栓在長期服役過程中可能會發生斷裂失效，不僅會對設備的正常運行造成嚴重影響，還可能引發安全事故。華南檢測憑借其專業的技術團隊和先進的檢測設備，對高強度螺栓斷裂失效問題進行深入分析，為客戶提供精準的檢測服務和有效的解決方案。

一、失效分析：深度剖析斷裂原因

（一）外觀檢查與斷口形貌、成分分析

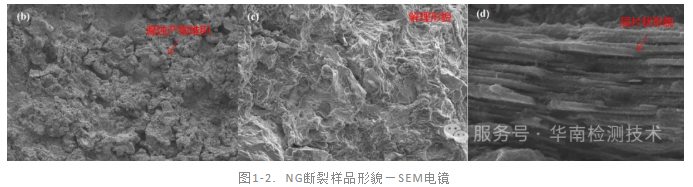

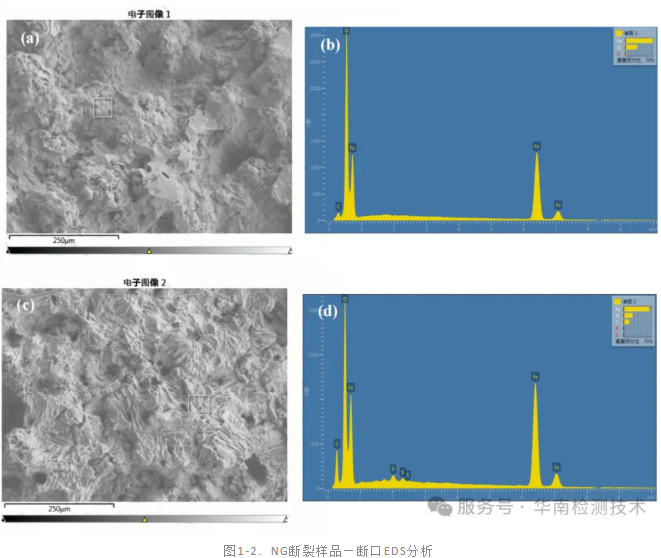

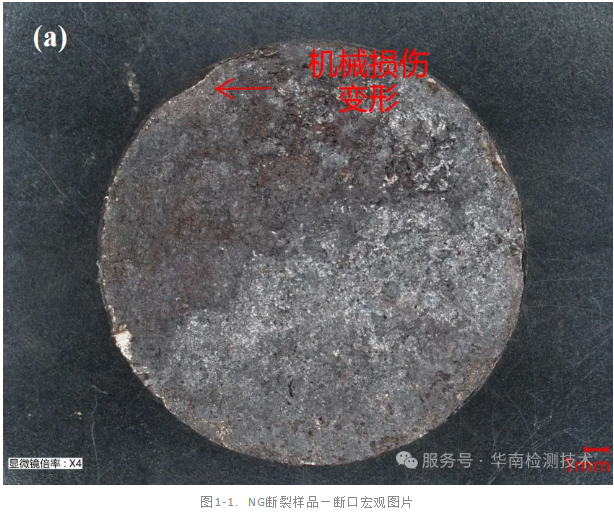

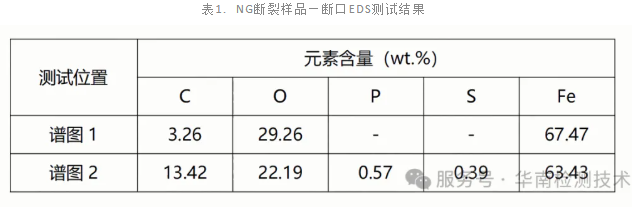

在光學顯微鏡下觀察 NG 斷裂樣品，發現其斷口腐蝕發黑嚴重，側面存在明顯變形痕跡。進一步通過電鏡觀察，可見斷口有大量腐蝕產物堆積，局部位置仍可觀察到清晰的解理斷口形貌，表明螺栓斷裂為脆性斷裂。同時，局部位置呈現出層片狀結構，疑似片狀珠光體組織。 EDS 檢測結果顯示，斷口 O 含量顯著偏高，說明斷口氧化嚴重，此外還檢測到少量 P/S 元素。

（二）洛氏硬度測試

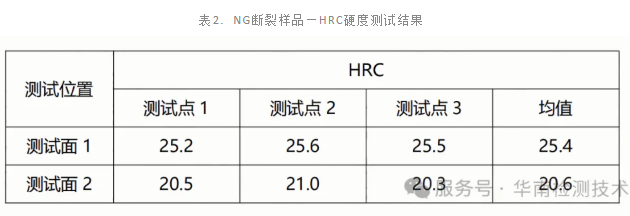

對 NG 斷裂樣品進行洛氏硬度測試，發現其硬度分布不均，不同切割面硬度差異較大，且部分位置的硬度值低于 GB/T 3098.1 標準對高強度螺栓的要求值。

（三）材質成分測試

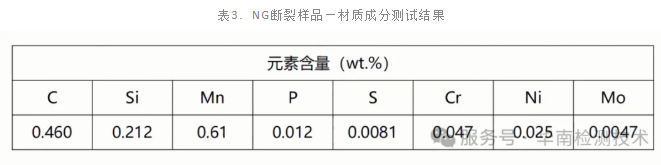

采用直讀光譜儀對 NG 斷裂樣品成分進行檢測，結果顯示樣品材質成分未見明顯異常。

（四）金相組織分析

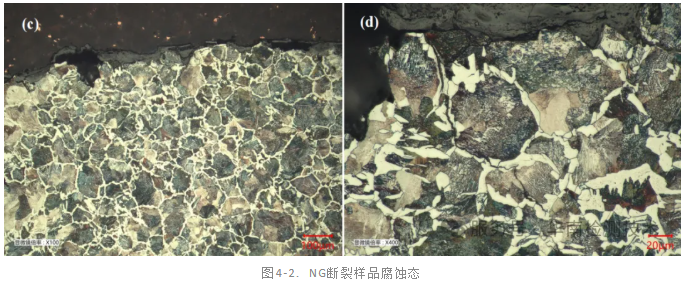

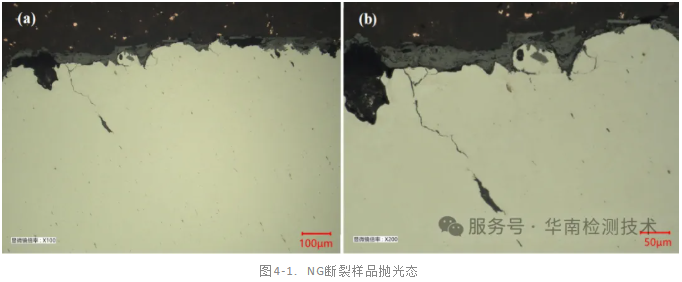

選取 NG 斷裂樣品斷裂位置鑲嵌制樣、研磨拋光后在光學顯微鏡下觀察，發現樣品斷面存在二次裂紋，拋光態下未見明顯夾雜和孔洞異常。腐蝕后觀察金相組織，可見樣品組織為網狀分布的鐵素體 + 片狀珠光體，此為正火態組織，不符合 GB/T 3098.1 對高強度螺栓要求的淬火 + 回火組織（應為回火索氏體），說明螺栓未進行淬火 + 回火處理，這將導致其力學性能大幅降低。

（五）維氏硬度測試

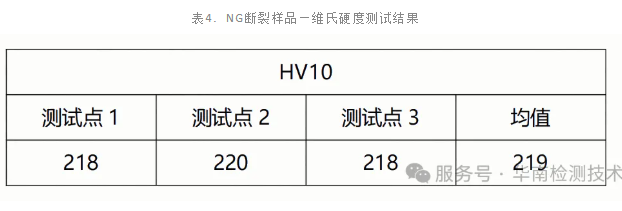

對鑲嵌磨拋后的 NG 斷裂樣品進行維氏硬度測試，結果顯示樣品斷口附近硬度值顯著低于 GB/T 3098.1 標準要求。

（六）室溫拉伸試驗

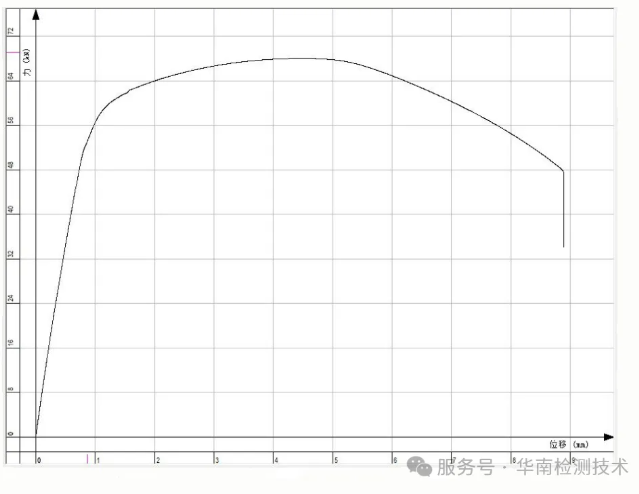

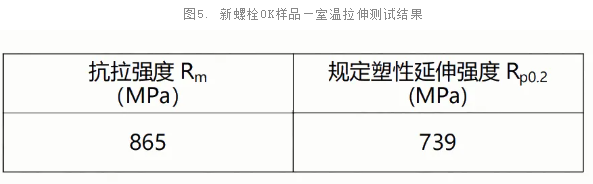

新螺栓 OK 樣品的室溫拉伸試驗結果顯示，其抗拉強度 Rm 與規定塑性延伸強度 Rp0.2 均符合 GB/T 3098.1 標準對高強度螺栓的要求。

二、華南檢測：專業檢測技術，權威分析能力

華南檢測技術有限公司作為專業的失效分析實驗室，擁有 CMA/CNAS 雙重資質認證，確保檢測結果的權威性和公信力。公司配備了先進的檢測設備，如光學顯微鏡、電子顯微鏡、直讀光譜儀、維氏硬度計等，能夠全面、精準地分析高強度螺栓的失效原因。

華南檢測：http://www.mflqismx.cn/news_x/306.html

三、解決方案與建議：針對性措施，預防失效問題

（一）優化熱處理工藝

根據分析結果，該高強度螺栓未進行淬火 + 回火處理，導致金相組織異常，力學性能不達標。建議制造商嚴格控制熱處理工藝，確保螺栓經過淬火 + 回火處理，形成回火索氏體組織，以滿足設計要求的力學性能。

（二）加強質量控制

在生產過程中，加強原材料質量控制和生產過程監控，確保螺栓材質成分符合標準。同時，增加成品抽檢頻次，對螺栓的硬度、強度等關鍵性能指標進行嚴格檢測，防止不合格產品流入市場。

（三）改進表面處理工藝

針對斷口腐蝕嚴重的問題，建議優化螺栓的表面處理工藝，提高其耐腐蝕性能。例如，采用適當的涂層或鍍層技術，增強螺栓在復雜環境下的抗腐蝕能力。

（四）合理設計與安裝

在設計階段，充分考慮螺栓的受力情況，避免應力集中。在安裝過程中，確保螺栓的預緊力符合要求，防止因過載或不均勻受力導致的斷裂失效。

四、總結與行動引導：選擇華南檢測，保障連接安全

華南檢測技術有限公司憑借專業的技術團隊、先進的檢測設備和規范的檢測流程，為客戶提供全面的高強度螺栓斷裂失效分析服務。我們從材料特性、熱處理工藝到使用環境等多方面深入剖析失效原因，為客戶提供精準的檢測報告和解決方案。選擇華南檢測，就是選擇專業、高效和可信賴的檢測服務，我們致力于幫助客戶提升產品質量，降低生產成本，增強市場競爭力。

如果您對高強度螺栓或其他金屬材料的檢測有需求，歡迎隨時聯系華南檢測技術有限公司。我們的專家團隊將竭誠為您服務，提供專業的技術支持和解決方案。
