電容失效分析

電容失效，指的是電容器在工作過程中由于各種原因?qū)е缕湫阅芟陆祷蛲耆珕适Чδ艿默F(xiàn)象。電容失效分析是對這一現象進行的系統性研究，以確定失效的原因并采取相應措施以提高電容器的可靠性和壽命。

電容失效的原因多種多樣，主要包括：

1. 材料老化：電容器內部使用的絕緣材料和電極材料會隨著時間老化，導致性能下降。

2. 溫度影響：高溫會加速電容器內部材料的老化過程，降低其使用壽命。

3. 電壓應力：長期工作在高電壓下，電容器可能會因電壓應力而損壞。

4. 機械應力：機械振動或沖擊可能導致電容器內部結構損壞。

5. 環境因素：如濕度、腐蝕性氣體等環境因素也會影響電容器的性能。

6. 設計缺陷：電容器設計不當，如電極間距過小，也可能導致早期失效。

7. 制造缺陷：生產過程中的缺陷，如雜質、氣泡等，可能導致電容器性能不穩定。

電容失效分析通常包括以下幾個步驟：

• 故障檢測：通過電學測試發現電容器的異常表現。

• 失效模式識別：確定電容器失效的具體形式，如擊穿、漏電等。

• 原因分析：通過顯微鏡檢查、化學分析等手段找出失效的根本原因。

• 改進措施：根據分析結果，對電容器的設計、材料選擇或生產工藝進行改進。

通過電容失效分析，可以提高電容器的可靠性，延長其使用壽命，對于電子設備的整體性能和穩定性具有重要意義。

一、電容失效分析案例背景

某電容，在30V直流電壓下，電容值衰減超過70%，現需分析其失效的原因。

二、電容失效分析過程

1、外觀檢查

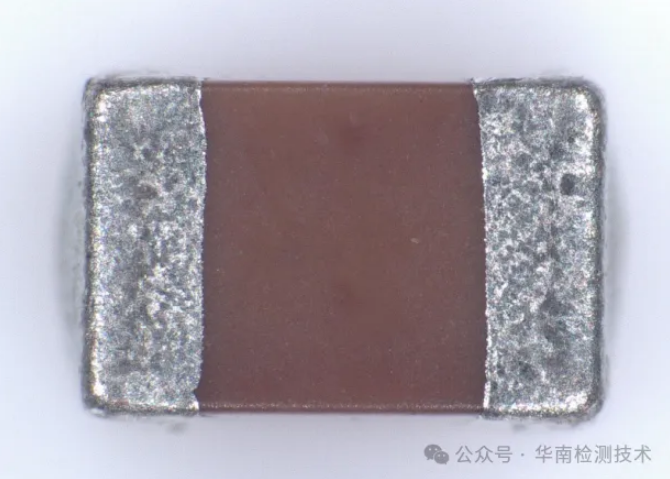

1#樣品外觀圖

2#樣品外觀圖

說明：光學顯微鏡檢查表面未見明顯異常。

2、CT掃描分析

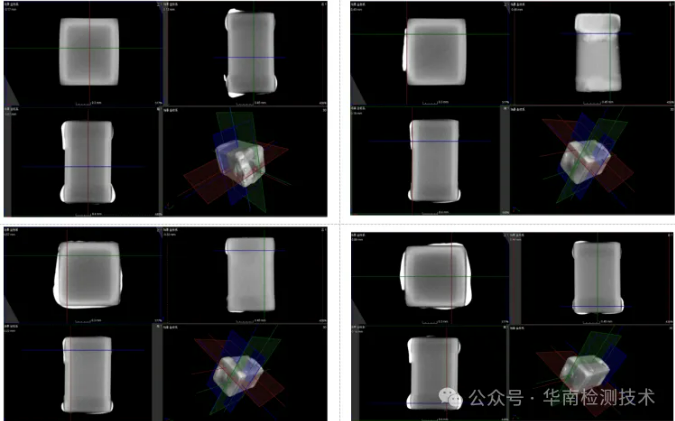

 1#樣品CT掃描形貌圖

說明：CT掃描檢查結果未發現明顯缺陷。

3、C-V曲線測試

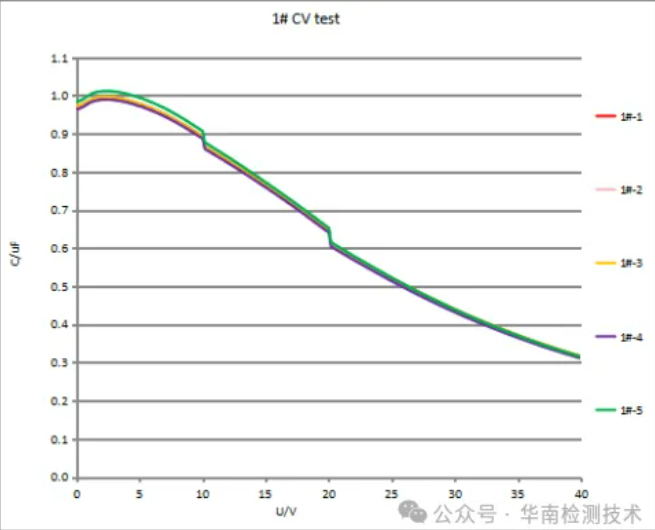

1#樣品CV測試結果

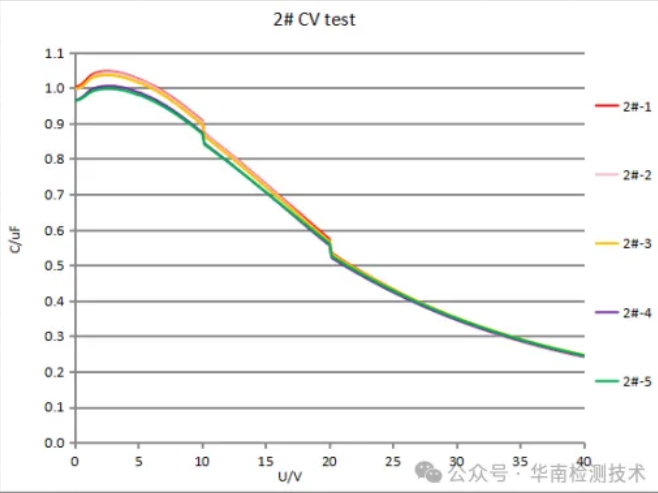

2#樣品CV測試結果

說明：測試結果說明：1#樣品C30V=0.44~0.50uF，2#樣品C30V=0.43~0.44uF.

4、切片檢查

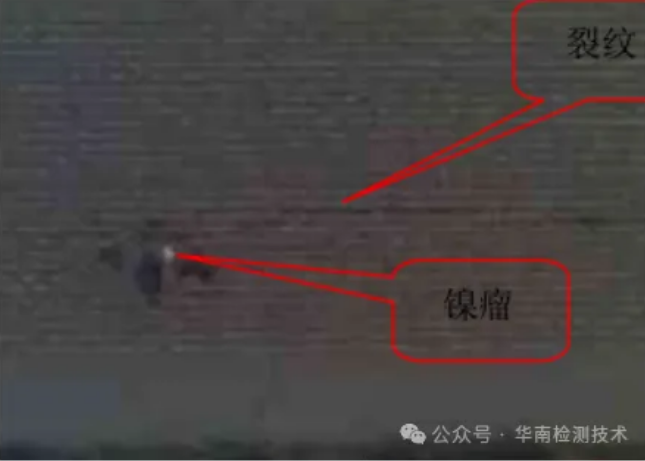

1#樣品SEM圖

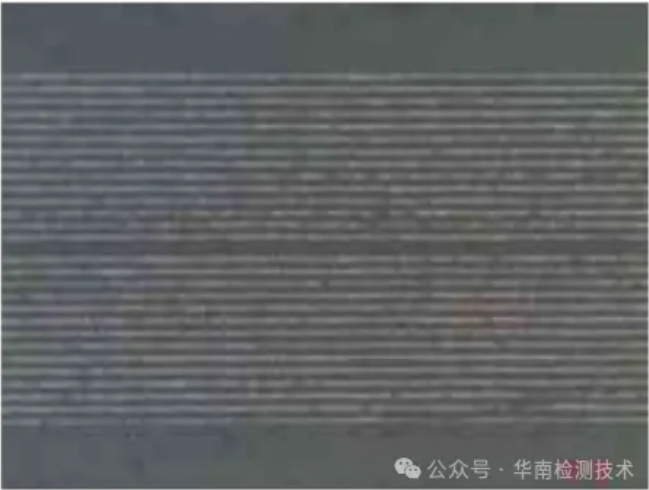

2#樣品SEM圖

說明：將1#樣品和2#樣品分別切片，然后在金相顯微鏡下放大拍照觀察 MLCC內部結構，1#樣品電容內部存在鎳瘤及熱應力裂紋，2#樣品未見異常。

5、EDS成分分析

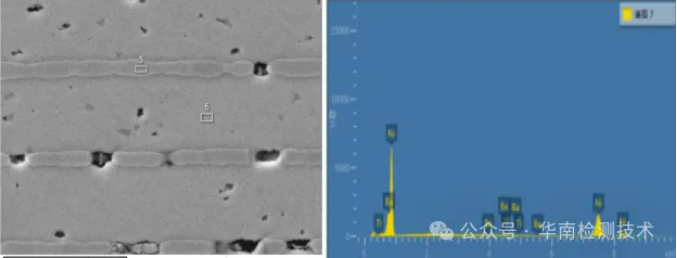

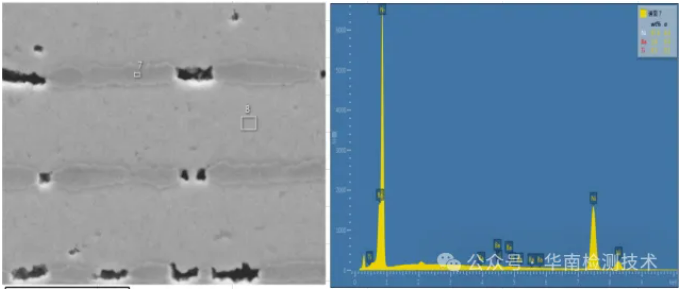

1#樣品EDS元素分析譜圖

2#樣品EDS元素分析譜圖

說明：通過對樣品剖面 SEM/EDS 分析， 1#樣品電容內部電極層不連續，存在明顯鎳瘤；其鎳瘤周圍多條向外延伸裂紋并在裂縫通道內發現明顯碳化痕跡，此為熱應力裂紋裂紋的存在直接導致電容性能異常；而2#樣品電容內部電極層連續陶瓷介質層致密未發現孔洞及鎳瘤，電容性能良好。

三、電容失效分析結論

綜合測試分析可知,導致產品測試異常的原因?yàn)椋弘娙荼旧碣|(zhì)量問題,其內部存在鎳瘤,鎳瘤的存在使熱應力裂紋的萌生產生了可能。

四、電容失效分析建議

對 MLCC 每批來料進行抽檢做切片分析,觀察其內部結構是否存在來料不良問題。
