焊點切片分析服務:焊點內部缺陷無所遁形

發布日期:2024-09-13閱讀量:1090
  • 0
  • 焊點切片分析是廣東省華南檢測技術有限公司提供的一項專業技術服務,它通過準確的物理切割和顯微鏡觀察來評估電子組件焊點的內部結構和質量。這項技術對于檢測電子元器件內部缺陷、焊點失效原因以及PCB和元器件的異常狀況至關重要,有助于確保電子設備的可靠性和性能。

    焊點切片分析

    廣東省華南檢測技術有限公司的焊點切片分析操作流程如下:

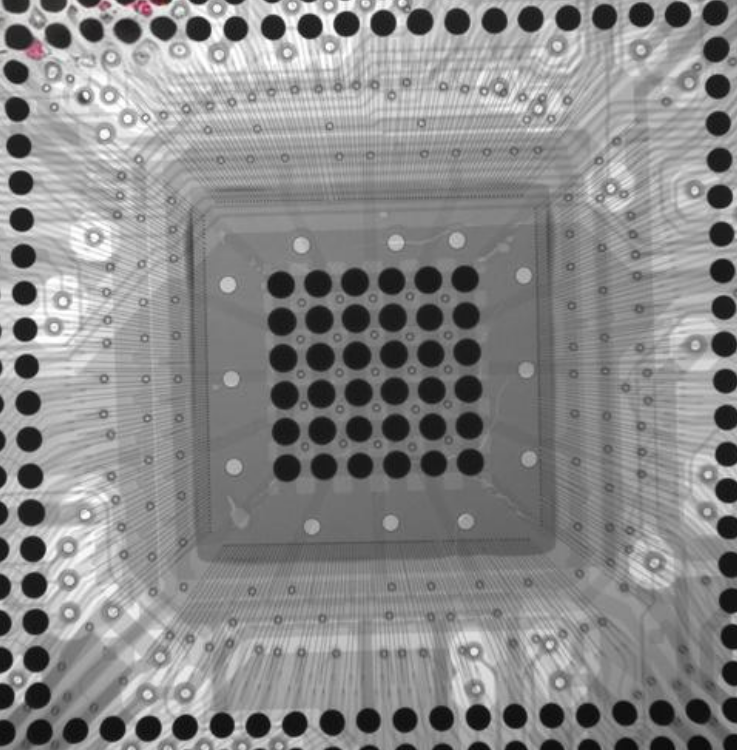

    1、X-ray檢查:首先使用X-ray設備對焊點進行觀察,以確定異常位置并制定切片方案。X-ray檢測設備利用X光射線的穿透作用,通過差別吸收的性質可以把密度不同的物質區分開來,從而產生出差異化的黑白圖像。這一步驟可以檢測出斷裂、厚度不一、形狀改變等問題,為后續的切片分析提供準確的位置信息。

    焊點切片分析

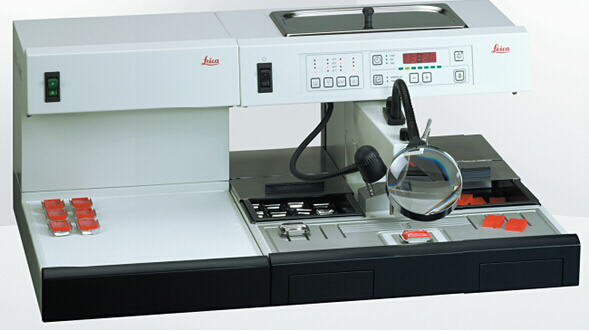

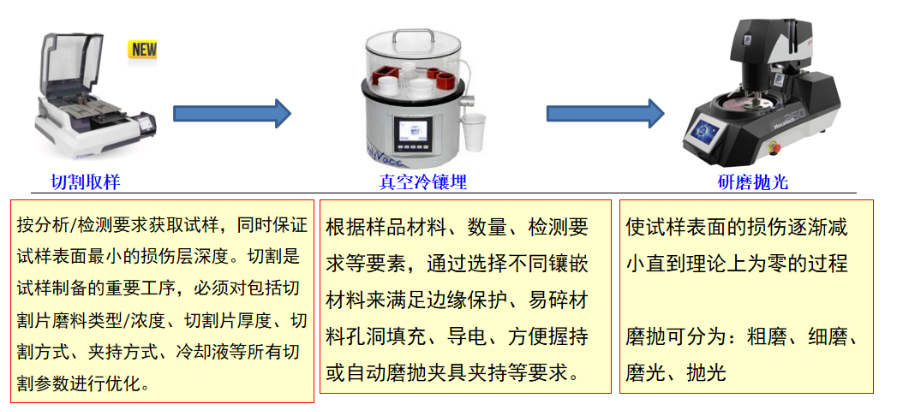

    2、切片:使用金相磨拋機進行準確切片,將樣品切割至適當厚度,以便觀察。這一步驟需要專業的設備和技術,以確保切片的準確性和樣品的完整性。

    焊點切片分析


    3、固封:將器件用特制液態樹脂固封,以便于后續的切片操作。

    焊點切片分析

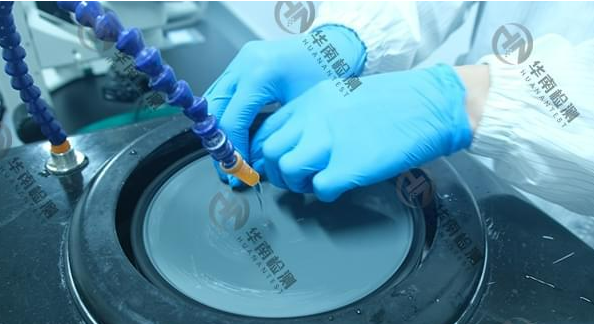

    4、研磨和拋光:對切片后的樣品進行研磨和拋光,以獲得清晰的截面。這一步驟對于后續的顯微鏡觀察至關重要,因?yàn)榍逦慕孛婵梢蕴峁└嗟募?xì)節信息。

    焊點切片分析

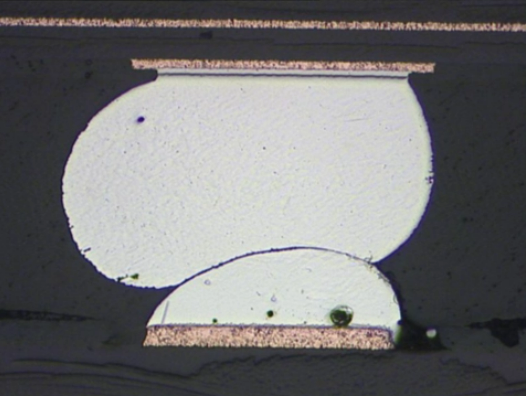

    5、顯微鏡觀察:在測量顯微鏡下觀察焊點的微觀結構,檢查是否存在裂紋、空洞等缺陷。顯微鏡觀察可以直觀地觀察到焊點的內部結構,為進一步分析提供基礎。

    焊點切片分析

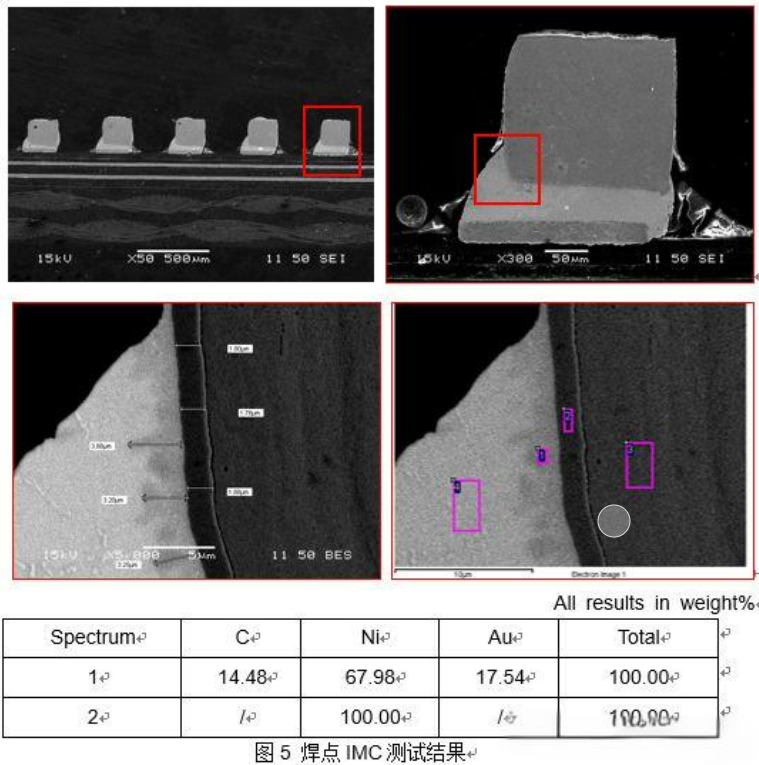

    6、SEM和EDS分析:對于一些特定的位置,還可以進行掃描電子顯微鏡(SEM)分析,以及能譜儀(EDS)分析檢測,以獲取更詳細的元素信息和焊點的空洞尺寸、金屬間化合物(IMC)厚度和粘接情況等。SEM和EDS分析可以為焊點失效原因的查找提供更多線索。

    焊點切片分析


    7、結果記錄和分析:記錄所觀察到的特征和數據,這些數據可以用于后續的分析和評價。如果需要進一步分析樣品的微觀結構和成分信息,可以使用其他輔助儀器進行補充測試。


    華南檢測:http://www.mflqismx.cn/websiteMap

    焊點切片分析

    廣東省華南檢測技術有限公司的實驗室配備了高端的設備和儀器,如工業CT斷層掃描、X射線檢測機、場發射掃描電鏡、雙束聚焦離子束、能譜儀等,以提供全面的檢測服務。實驗室通過了CMA認證和CNAS認可,確保了檢測結果的準確性和權威性。通過這些服務,華南檢測技術有限公司能夠?yàn)榭蛻籼峁┮徽臼降臋z測服務和專業的解決方案,幫助企業提升產品品質。
