觸發器失效之謎:深度解析原因、影響與專業解決方案
在數字邏輯電路領域,觸發器作為核心元件,其穩定性與可靠性直接關系到整個電路系統的正常運行。廣東省華南檢測技術有限公司憑借專業技術團隊與先進設備,對觸發器失效現象進行了深入分析,致力于為電子行業提供精準的檢測與分析服務。
一、觸發器失效現象剖析
觸發器失效主要表現為輸出信號幅值小、直流偏置大等異常狀況。這些看似微小的異常,卻可能導致整個電子系統運行失靈。例如,在汽車電子控制單元中,若觸發器失效,可能引發車輛動力系統故障,嚴重威脅行車安全。
二、專業測試分析流程

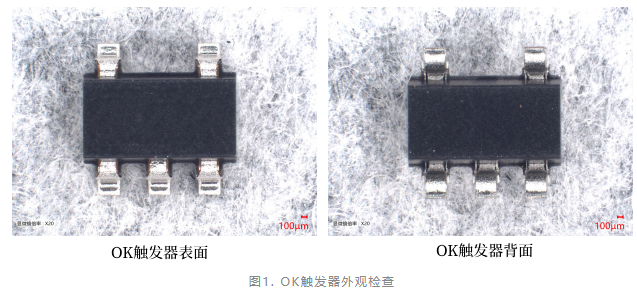

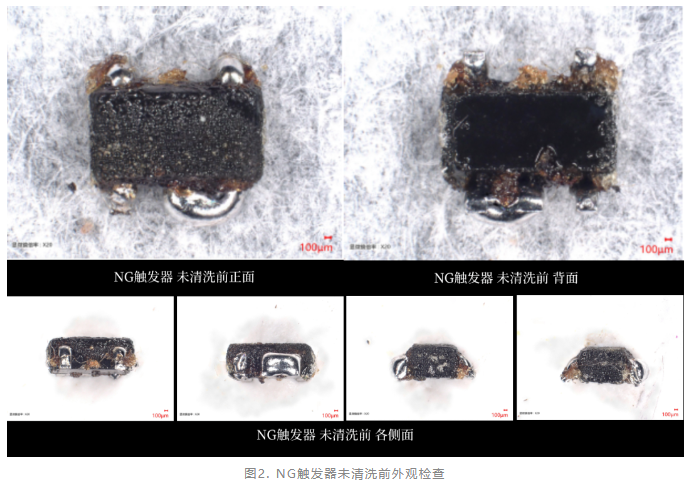

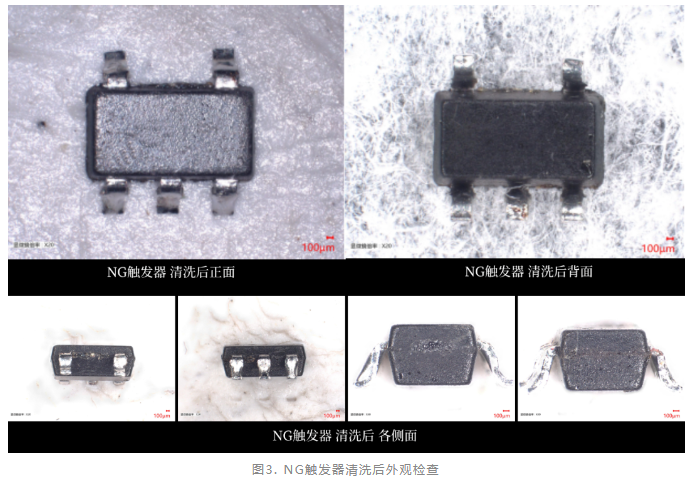

(一)外觀檢查:細節之處見真章
專業人員運用高精度顯微鏡,對 OK 與 NG 觸發器進行細致入微的外觀觀察。從不同角度、不同光線條件下,排查器件表面是否存在劃痕、裂紋、氧化等物理損傷。盡管在此次檢測中,OK 與 NG 樣品外觀檢查均未發現明顯異常,但這一環節絕非可有可無。它為后續檢測奠定了基礎,排除了表面因素干擾,同時也體現了華南檢測嚴謹、全面的檢測態度。
(二)電特性檢測:精準洞察內部狀態

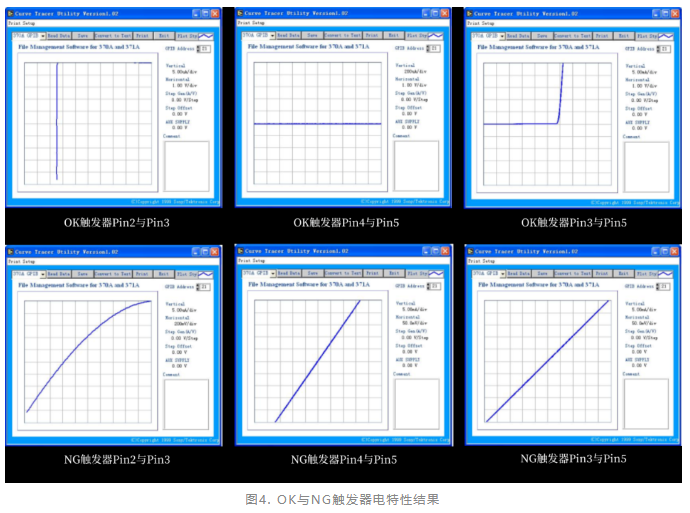

借助高精度的電學測試儀器,對 OK 與 NG 觸發器的 Pin 腳間電阻、電流、電壓等關鍵電學參數進行全面檢測。結果顯示,OK 觸發器 Pin 腳間無漏電現象,而 NG 觸發器 Pin 腳間存在微漏電。這表明 NG 觸發器內部可能存在絕緣層損傷、雜質摻入或電極間距異常等潛在問題,導致電流出現異常泄漏路徑,進而影響其正常邏輯功能。

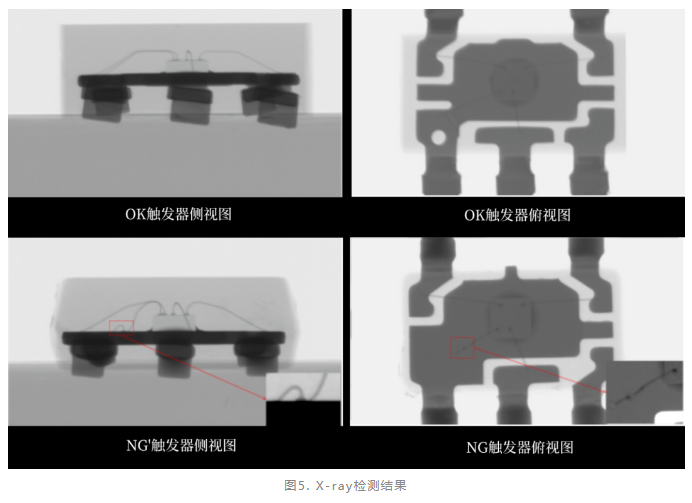

(三)X - ray 檢測:透視內部結構
將 OK 與 NG 觸發器置于先進的 X - ray 檢測設備中,利用 X 射線穿透原理,直觀呈現器件內部芯片、引線框架、封裝材料等結構的完整性。檢測結果顯示,OK 與 NG 觸發器內部結構均未發現明顯異常,如芯片裂紋、引線斷裂、封裝空洞等問題。這說明觸發器的失效并非由內部宏觀結構損傷引起,進一步縮小了故障排查范圍。

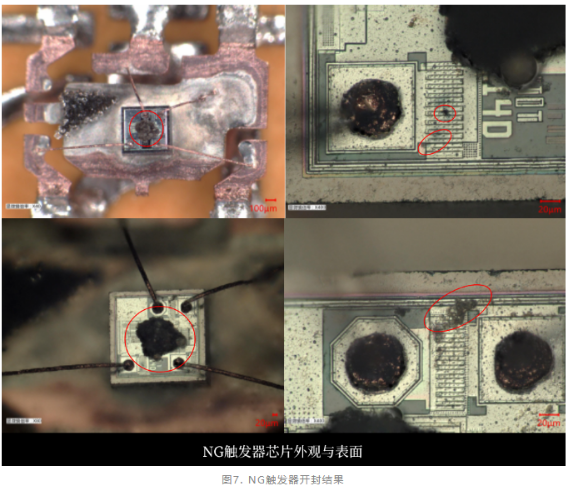

(四)開封檢查:直擊芯片核心

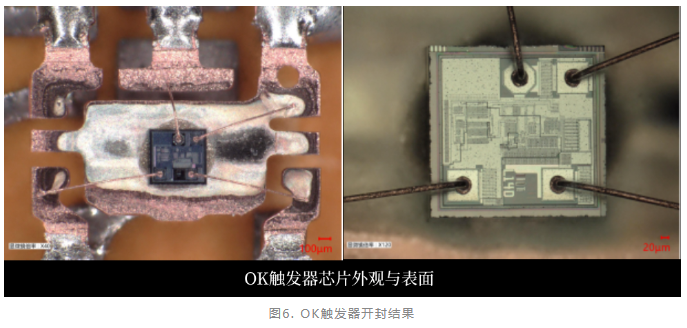

采用化學開封技術,去除觸發器的封裝材料,使其內部芯片完全暴露。隨后,運用高倍光學顯微鏡對芯片表面進行仔細觀察。OK 觸發器芯片表面光潔無,瑕無任何異常痕跡;而 NG 觸發器芯片中間區域發現碳化膠粉,芯片表面存在燒灼痕跡。這一發現為確定失效原因提供了關鍵線索,表明芯片在使用過程中可能經歷了異常高溫環境,導致芯片局部損壞。
三、失效原因深度探究
綜合各項測試結果分析,NG 觸發器失效根源在于過電壓 EOS(Electrical Over Stress)現象。過電壓EOS產生的可能原因諸多:
(一)外部電源異常
在復雜多變的電子系統運行環境中,電源供應可能因雷擊、電網波動、開關操作不當等因素產生瞬間浪涌電壓。例如,在工業自動化生產線中,大型電機的啟動與停止會在短時間內引發車間電網電壓大幅波動。若觸發器未配備有效的過電壓保護裝置,如瞬態電壓抑制二極管(TVS),則這些浪涌電壓可能直接施加在觸發器芯片上,造成芯片內部 PN 結擊穿、金屬連線熔斷等永久性損傷。
(二)靜電放電(ESD)干擾
在電子設備的生產、運輸、使用過程中,人體、物料、設備之間可能因摩擦、感應等原因產生靜電荷。當靜電荷通過觸發器放電時,瞬間釋放的巨大電流與電場強度,可在極短時間內對芯片造成毀滅性打擊。據相關統計,在電子制造車間,因靜電放電導致的元器件損壞比例高達 30% 左右。尤其是在的干燥秋冬季節,靜電危害更為嚴重。
(三)感性負載切換效應
在許多電子電路中,如繼電器驅動電路、電機控制電路等,感性負載的切換操作會引發自感電動勢。當感性負載電流被突然切斷時,其磁場能量迅速轉換為電場能量,產生高達數百伏甚至數千伏的自感電動勢。若未采取適當的緩沖措施,如并聯續流二管極、壓敏電阻等,該自感電動勢會沿著電路傳導至觸發器,導致其承受過電壓沖擊而失效。
(四)開關電源噪聲耦合
現代電子設備廣泛采用開關電源,其工作原理決定了會產生高頻開關噪聲。這些噪聲信號可能通過電源線、地線或空間電磁耦合等方式,竄入觸發器所在的電路。當噪聲電壓幅值超過觸發器的耐壓極限時,就會引發觸發器失效。例如,在一款便攜式電子設備,中開關電源的電磁干擾導致相鄰的觸發器芯片出現局部過熱、漏電現象,最終使設備運行卡頓、死機。
(五)強電磁干擾(EMI)
在復雜的電磁環境中,如靠近射頻發射設備、高壓輸電線路或強電機組的電子設備,會受到強電磁干擾。這些干擾產生的外部電磁場會在觸發器芯片周圍感應出渦流與附加電場,干擾芯片內部的電學特性。長期處于強電磁干擾環境下,觸發器芯片內部的電荷分布、載流子遷移等微觀物理過程發生紊亂,逐步累積損傷,最終導致失效。
華南檢測:http://www.mflqismx.cn/websiteMap
四、預防措施與可靠性提升策略
為避免觸發器失效,保障電子系統的穩定可靠運行,可采取以下預防措施與可靠性策略提升:
(一)優化電路設計
在電路設計階段,充分考慮各種潛在的過電壓風險因素,合理設計電路拓撲結構。例如,對于易受浪涌電壓影響的電路部分,采用多級濾波電路,結合電感、電容、壓敏電阻等元件,有效抑制浪涌電壓幅值。同時,在關鍵信號線與電源線之間添加隔離電路,如光電耦合器、磁珠等,阻斷噪聲耦合通道,降低外部干擾對觸發器的影響。
(二)引入過電壓保護器件
在觸發器電源輸入端、輸出端以及易靜電受放電攻擊的引腳處,有針對性地安裝過電壓保護器件。選用合適的瞬態電壓抑制二極管(TVS),根據電路工作電壓、最大瞬態電流、響應時間等參數,匹配其型號與規格。此外,還可以考慮使用氣體放電管、陶瓷放電管等保護器件,形成多重防護體系,確保在各類過電壓事件發生時,能夠迅速將電壓鉗位在安全范圍內,保護觸發器芯片不受損傷。
(三)加強封裝防護
改進觸發器的封裝工藝與材料,提升其抗靜電放電、抗電磁干擾能力。采用具有防靜電、電磁屏蔽功能的封裝材料,如導電塑料、金屬屏蔽封裝等。在封裝內部結構設計上,優化引線框架布局,縮短芯片與腳引之間的引線長度,減小引線電感與電阻,降低感性負載切換等產生的自感電動勢影響,同時增強芯片的散熱性能,防止因熱累積導致芯片老化失效。
(四)嚴格生產管控
在電子設備生產過程中,建立完善的靜電防護體系。要求生產人員穿著防靜電工作服、佩戴防靜電手環,使用防靜電工具、設備,對生產場地進行靜電消除處理,定期檢測靜電電位,確保生產環境靜電安全。同時,加強元器件的篩選與質量控制,對每一批次的觸發器進行抽樣檢測,模擬各種實際工況下的性能測試,剔除存在潛在質量問題的器件,確保流入市場的觸發器具有高可靠性能。
(五)完善系統防護設計
從整個電子系統層面出發,構建完善的防護體系。在系統電源入口處安裝防雷裝置、浪涌保護器等設備,對電源系統進行分級保護,防止外部電網過電壓侵入。同時,合理規劃系統的地線布局,采用多點接地、單點接地等不同接地方式相結合,降低地線阻抗,減少因地線電位差引起的干擾與過電壓現象。此外,對電子設備的機箱、外殼進行良好的電磁屏蔽設計,防止外部電磁干擾進入設備內部,影響觸發器等敏感元器件的正常工作。
廣東省華南檢測技術有限公司,憑借其先進的檢測設備與專業的技術團隊,致力于為電子元器件失效分析、可靠性檢測等全方位服務。公司配備業界先進的測試設備,包括各種規格環境可靠性試驗箱、振動臺、機械沖擊臺等力學試驗設備,以及聲、光、電性能檢測系統,能夠精準模擬各種實際工況下的環境應力,對觸發器等元器件進行嚴苛的可靠性測試與失效分析。如果您在電子元器件檢測、失效分析方面有任何疑問或需求,歡迎隨時聯系華南檢測技術,我們將竭誠為您服務,助力電子產業高質量發展。
