圖像尺寸測量儀應用研究及其特點分析

圖像尺寸測量儀是一種采用非接觸式投影成像原理，快速掃描工件尺寸及輪廓的高精度測量儀，具有檢測速度快、操作快捷、測量精度高、設備小巧等特點。設備基于極高像素CCD鏡頭、廣角大景深雙遠心鏡頭，無需嚴格定位，就能清晰地獲取放大后的工件影像，并采用智能軟件分析，僅需數秒就可自動識別和測量工件的多個位置，極大提高了批量生產過程中質量控制效率。

設備及測試應用

該設備適用于以尺寸測量為目的應用領域，如工業制造領域：五金、塑料、橡膠、醫療等行業。

測試原理

圖像尺寸測量儀使用的是一種新型的影像測量技術。它和傳統的二次元影像測量儀不同的是它不再需要光柵尺傳感器量具作為位移參考，也不需要經過放大產品影像來保障測量精度。由光學顯微鏡對待測物體進行高倍率光學放大成像，經過ccd攝像系統將放大后的物體影像送入計算機后，能高效地檢測各種復雜工件的輪廓和表面形狀尺寸、角度及位置，特別是精密零部件的微觀檢測與質量控制。

設備特點

圖像尺寸測量儀在測量過程中，能利用其強大的控制軟件，不僅能識別位置及原點，自動保存測量結果，一鍵輸出統計數據，大幅縮短測量和記錄的時間，還能減少人為誤差，通過非線性誤差修正，極大地提高測量精度。

設備技術特點

l工作臺X/Y軸行程：100*100mm，承受負重：5kg；

l工作臺Z軸行程：75mm；

圖像測量：

l視野：廣視野測量模式：200*200mm，高精度測量模式：125*125mm

l最小顯示單位：0.1μm

l重復精度：坐標臺未移動（廣視野測量模式：±1μm，高精度測量模式±0.5μm），坐標臺移動（廣視野測量模式：±2μm，高精度測量模式±1.5μm）

l測量精度±2σ：無連接（廣視野測量模式：±5μm*1，高精度測量模式±2μm*2），有連接{廣視野測量模式：±（7+0.02L）μm*3，高精度測量模式±（4+0.02L）μm*4}

動態光探頭測量：

l可測量范圍（XY）：90*90mm

l測量深度：30mm

l動態光探頭直徑：Φ3mm

l測量力：0.015N

l重復精度：±2μm*5

l測量精度：±（8+0.02L）μm*6

設備功能

l連續測量：通過設定好的參數，快速、批量地對工件進行尺寸測量。

l單品測量：針對單個工件進行測量。

l統計和分析：對測得數據進行統計和分析。

案例圖片展示

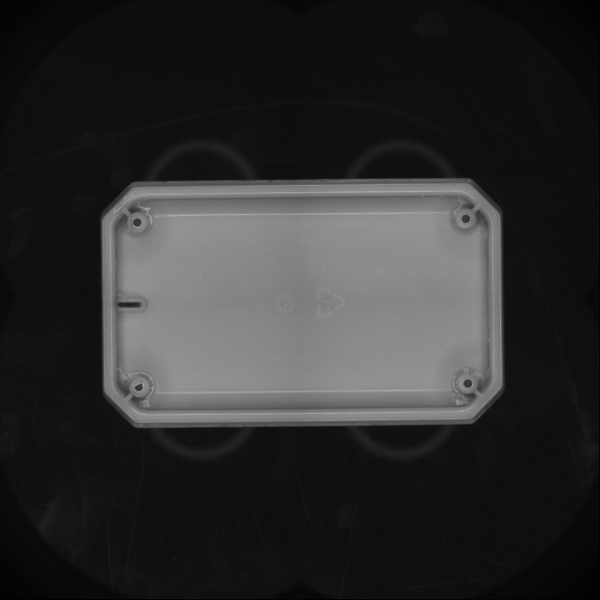

工件成像

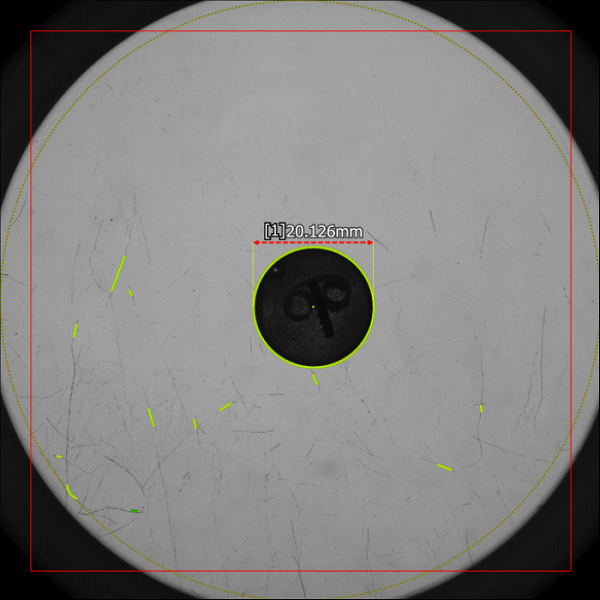

測量工件直徑

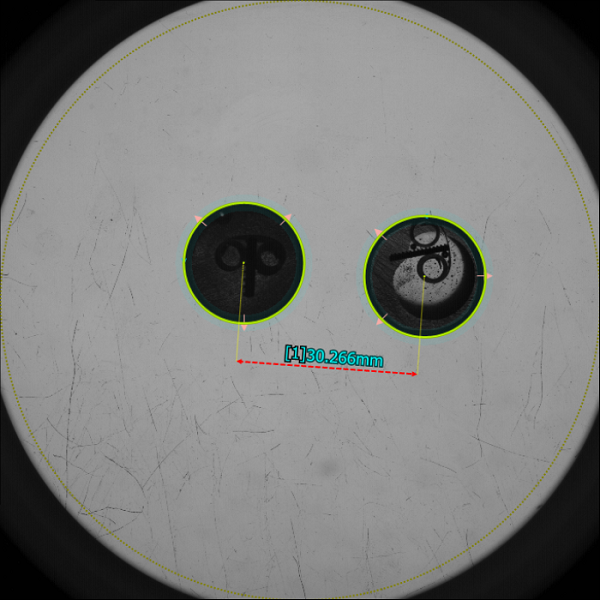

測量圓心距

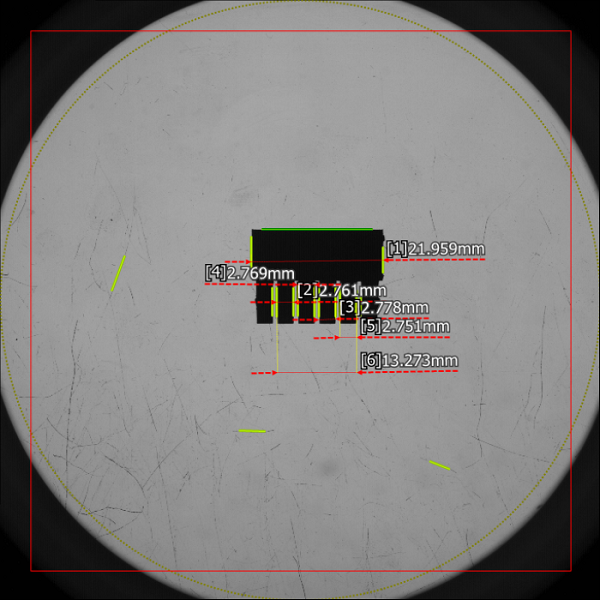

測量工件尺寸規格

測試流程

1、確定好檢測項目、檢測條件、檢測標準；

2、業務員依據試驗大綱給出試驗報價；

3、簽訂委托檢測協議書，明確單位名稱、產品名稱、檢測項目的等內容；

4、委托方支付測試費，測試工程師安排試驗排期；

5、確定檢測日期后，委托方郵寄樣品；

6、委托協議書錄入系統，分配專業測試工程師進行測試；

7、測試通過，試驗后5個工作日出具檢測報告；

8、出具電子版/紙制版中文檢測報告。

華南檢測實驗室專注于工業CT檢測\失效分析\材料檢測分析的先進制造實驗室，設立了無損檢測、材料分析、化學分析、物理分析、切片與金相測試，環境可靠性測試等眾多實驗室，為您提供—站式材料檢測，失效分析及檢測報告，如您有工件需要做工業CT檢測，您可以給出工件大小、材質、重量，檢測要求，我們評估后會給到一個合理的報價。咨詢電話：13926867016（微信同號）。
