TEM透射電鏡基本原理
————————————————————————————————————————————————————
透射電子顯微鏡(TEM)是以電子束作為照明源,用電磁透鏡聚焦成像的一種高放大倍數的電子光學儀器。根據不同工作模式,可以做高分辨掃描透射STEM, 高分辨TEM像,配備的球差自動校正實現原子級成像,晶體的選區衍射SAD,F(xiàn)FT快速傅里葉變換做微區晶型分析,其EDX能譜可以做空間分辨率達到納米級的元素分析;配備的電子能量損失譜EELS, 適合于輕元素如C/N/O/Si在納米范圍內的分析。 由電子槍發射出來的電子束,在真空通道中沿著鏡體光軸穿越聚光鏡,會聚成一束尖細、明亮而又均勻的光斑,照射在樣品室內的樣品上;透過樣品后的電子束攜帶有樣品內部的結構信息,樣品內致密處透過的電子量少,稀疏處透過的電子量多;經過物鏡的會聚調焦和初級放大后,電子束進入下級的中間透鏡和第1、第2投影鏡進行綜合放大成像,最終被放大了的電子影像投射在觀察室內的熒光屏板上;從而將電子影像轉化為可見光影像以供觀察。 | ![]() |

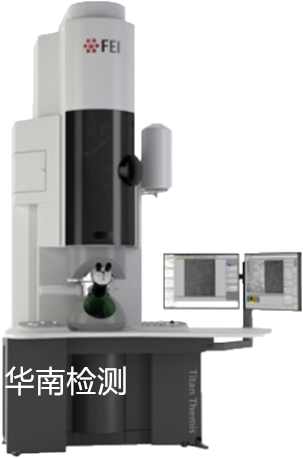

TEM透射電鏡儀器介紹
————————————————————————————————————————————————————
![]() | 儀器能力介紹: STEM分辨率: 0.08nm @ Cs校正 TEM點分辨率0.204nm,晶格分辨率0.1nm EDS能量分辨率:131eV, EDS空間分辨率1~5nm EELS能量分辨率:1.0eV, 空間分辨率0.5nm 電壓:80KV~200KV EDS:Super-X EDS, SDD無窗4探頭, 0.98Srad EELS:Gatan 977 Enfinium ER |

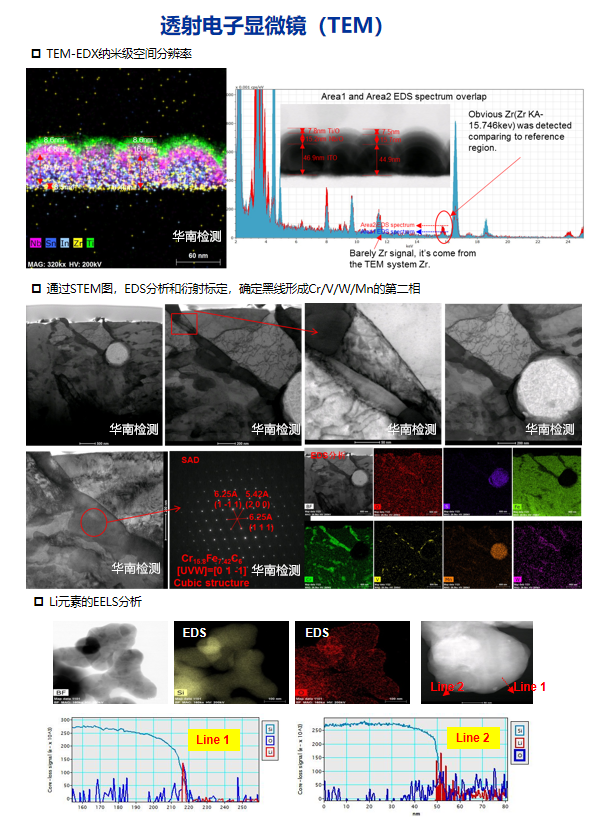

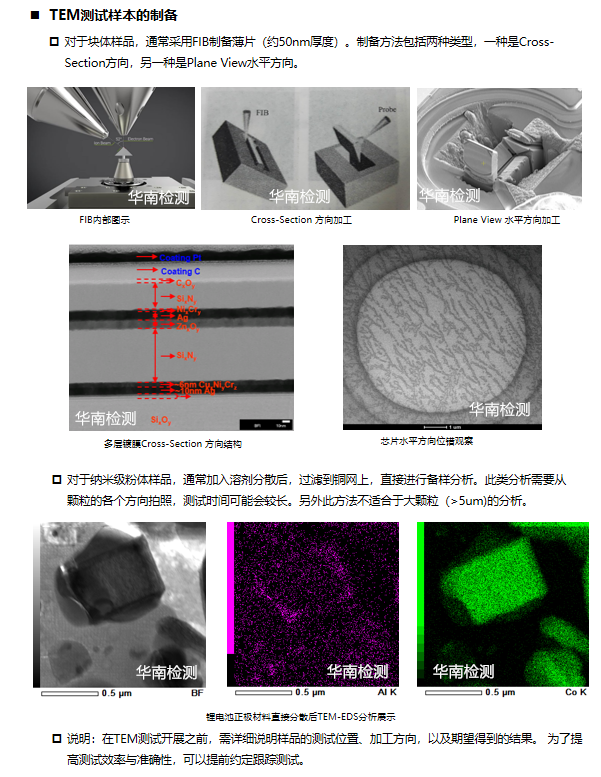

TEM透射電鏡分析示例
————————————————————————————————————————————————————
|
